Микроэлектроника – контрольно-измерительные приборы и РЧ-компоненты: 5080A

Обзор

Основные возможности и технические характеристики

Решения для калибровки ваших аналоговых и цифровых устройств

Совместимость с большинством устройств

Защитная схема

Подходит для калибровки многих устройств, включая аналоговые датчики и цифровые 3,5- и 4,5-разрядные мультиметры

ПО 5080/CAL (дополнительное) для простой автоматической калибровки

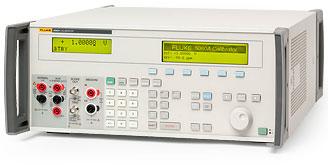

Калибратор 5080A Multi-Product Calibrator точно и без лишних затрат откалибрует ваши аналоговые и цифровые устройства. Высокая степень совместимости по напряжению и силе тока позволяет легко и точно откалибровать аналоговые устройства. Встроенная защитная схема предохраняет его от повреждений, вызванных входными напряжениями.

Этот простой в использовании многофункциональный калибратор может использоваться для калибровки широкого набора приборов:

аналоговые датчики;

щитовые измерители;

цифровые мультиметры;

ваттметры;

зажимные датчики (с дополнительной катушкой);

мегомметры (дополнительно);

осциллографы до 200 МГц (дополнительно)

…и многих других.

Разнообразные программные приложения позволяют представлять результаты в электронном виде и многое другое. Наиучшая модель — многоцелевой калибратор 5080A Multi-Product Calibrator — обладает широкой функциональностью и имеет приемлемую для вашего бюджета цену.

Точная и надежная калибровка аналоговых датчиков

Многоцелевой калибратор 5080A Multi-Product Calibrator точно и надежно откалибрует ваш аналоговый датчик благодаря высокой степени совместимости по напряжению и силе тока. Максимальная нагрузка составляет 800 мА для постоянного или переменного тока, максимальное напряжение — 50 В для постоянного или переменного тока, что позволяет калибратору 5080A работать с большим количеством аналоговых измерительных устройств.

Дополнительные возможности и аксессуары увеличивают спектр совместимых устройств

Дополнительные возможности и аксессуары позволяют использовать калибратор 5080A Multi-Product Calibrator для работы с другими устройствами, такими как:

Зажимные датчики. Катушки 9100-200 с 10/50 витками и 5500A/COIL с 50 витками позволяют с помощью 5080A калибровать наиболее популярные зажимные датчики при силе тока не более 1000 A (среднеквадр.).

Осциллографы. Калибровка осциллографов до 200 МГц — быстро, просто и недорого. Проверьте динамическую характеристику, диапазон частот, время, функции множественного запуска и входное сопротивление.

Мегомметры. Позволяет определить резисторы высокого сопротивления и высокого напряжения до 18 ГОм. С их помощью можно также измерить большое выходное напряжение.

Защитные схемы предотвращают появление неисправности в цепи

Сетевое напряжение, неосторожно приложенное к выходным клеммам калибратора, может вызвать серьезные повреждения, требующие дорогостоящего ремонта. Электрическая защита выходов калибратора имеет большое значение для обеспечения бесперебойной ежедневной работы. Инновационная защитная схема калибратора 5080A защищает от повреждений, вызванных неправильным приложением входного напряжения, и вы можете уверенно использовать ваш калибратор каждый день.

Максимальная совместимость по напряжению и силе тока

Калибратор 5080A имеет самую высокую совместимость по напряжению и силе тока среди всех линеек и семейств продуктов Fluke Calibration, что делает его идеальным для калибровки аналоговых измерительных устройств и других инструментов, которые требуют больших ресурсов для нормальной работы.

Максимальная нагрузка или совместимость по напряжению
Функции
Модель	Напряжение пост. тока	Напряжение перем. тока	Пост. ток	Перем. ток*
5080A	600 мА	800 мА	50 В	44 В
9100	20 мА	20 мА	4 В	4 В
5500A	10 мА	10 мА	4,5 В	3 В
5520A	10 мА	10 мА	7 В	5 В
5700A	50 мА	50 мА	10 В	7 В
5720A	50 мА	50 мА	10 В	7 В

* С включенным LCOMP перем. тока

Автоматизируйте многоцелевой калибратор 5080A Multi-Product Calibrator для повышения эффективности и производительности

Разнообразные программные приложения позволяют автоматизировать процесс калибровки, а также процессы сбора результатов в электронном виде и составления отчетов.

5080/CAL. ПО 5080/CAL создано для калибровки аналоговых и цифровых устройств с помощью калибратора 5080A. Оно позволяет быстро и экономно автоматизировать процессы калибровки, сбора результатов и создания отчетов.

MET/CAL® Lite для 5080A. ПО MET/CAL Lite содержит самые полезные функции продукта MET/CAL Plus в более дешевом варианте для использования с калибраторами серии 5080A.

MET/CAL® Plus. Для использования всего набора функций автоматизации калибровки и управления данными выберите ПО MET/CAL Plus. Используйте ПО Manual MET/CAL для механических устройств или устройств для измерения размеров, не требующих автоматизации. Правильное решение от лидера в области калибровок.

Правильное решение от лидера в области калибровок

Fluke Calibration — это марка премиум-класса, известная во всем мире благодаря высокой точности и превосходному качеству своих продуктов. Долгое время компания Fluke Calibration была известна в основном благодаря продуктам для калибровки устройств постоянного тока и переменного тока низкой частоты; в настоящее время продукты компании могут использоваться для калибровки температуры, давления, мощности, процесса и высоких частот. Fluke Calibration предлагает калибраторы, стандарты калибровки, программные продукты, услуги, поддержку и обучение, которые вам понадобятся для решения задач в вашей лаборатории.

Свернуть Развернуть

Основные возможности и технические характеристики

Решения для калибровки ваших аналоговых и цифровых устройств

Совместимость с большинством устройств

Защитная схема

Подходит для калибровки многих устройств, включая аналоговые датчики и цифровые 3,5- и 4,5-разрядные мультиметры

ПО 5080/CAL (дополнительное) для простой автоматической калибровки

Калибратор 5080A Multi-Product Calibrator точно и без лишних затрат откалибрует ваши аналоговые и цифровые устройства. Высокая степень совместимости по напряжению и силе тока позволяет легко и точно откалибровать аналоговые устройства. Встроенная защитная схема предохраняет его от повреждений, вызванных входными напряжениями.

Этот простой в использовании многофункциональный калибратор может использоваться для калибровки широкого набора приборов:

аналоговые датчики;

щитовые измерители;

цифровые мультиметры;

ваттметры;

зажимные датчики (с дополнительной катушкой);

мегомметры (дополнительно);

осциллографы до 200 МГц (дополнительно)

…и многих других.

Разнообразные программные приложения позволяют представлять результаты в электронном виде и многое другое. Наиучшая модель — многоцелевой калибратор 5080A Multi-Product Calibrator — обладает широкой функциональностью и имеет приемлемую для вашего бюджета цену.

Точная и надежная калибровка аналоговых датчиков

Многоцелевой калибратор 5080A Multi-Product Calibrator точно и надежно откалибрует ваш аналоговый датчик благодаря высокой степени совместимости по напряжению и силе тока. Максимальная нагрузка составляет 800 мА для постоянного или переменного тока, максимальное напряжение — 50 В для постоянного или переменного тока, что позволяет калибратору 5080A работать с большим количеством аналоговых измерительных устройств.

Дополнительные возможности и аксессуары увеличивают спектр совместимых устройств

Дополнительные возможности и аксессуары позволяют использовать калибратор 5080A Multi-Product Calibrator для работы с другими устройствами, такими как:

Зажимные датчики. Катушки 9100-200 с 10/50 витками и 5500A/COIL с 50 витками позволяют с помощью 5080A калибровать наиболее популярные зажимные датчики при силе тока не более 1000 A (среднеквадр.).

Осциллографы. Калибровка осциллографов до 200 МГц — быстро, просто и недорого. Проверьте динамическую характеристику, диапазон частот, время, функции множественного запуска и входное сопротивление.

Мегомметры. Позволяет определить резисторы высокого сопротивления и высокого напряжения до 18 ГОм. С их помощью можно также измерить большое выходное напряжение.

Защитные схемы предотвращают появление неисправности в цепи

Сетевое напряжение, неосторожно приложенное к выходным клеммам калибратора, может вызвать серьезные повреждения, требующие дорогостоящего ремонта. Электрическая защита выходов калибратора имеет большое значение для обеспечения бесперебойной ежедневной работы. Инновационная защитная схема калибратора 5080A защищает от повреждений, вызванных неправильным приложением входного напряжения, и вы можете уверенно использовать ваш калибратор каждый день.

Максимальная совместимость по напряжению и силе тока

Калибратор 5080A имеет самую высокую совместимость по напряжению и силе тока среди всех линеек и семейств продуктов Fluke Calibration, что делает его идеальным для калибровки аналоговых измерительных устройств и других инструментов, которые требуют больших ресурсов для нормальной работы.

Максимальная нагрузка или совместимость по напряжению
Функции
Модель	Напряжение пост. тока	Напряжение перем. тока	Пост. ток	Перем. ток*
5080A	600 мА	800 мА	50 В	44 В
9100	20 мА	20 мА	4 В	4 В
5500A	10 мА	10 мА	4,5 В	3 В
5520A	10 мА	10 мА	7 В	5 В
5700A	50 мА	50 мА	10 В	7 В
5720A	50 мА	50 мА	10 В	7 В

* С включенным LCOMP перем. тока

Автоматизируйте многоцелевой калибратор 5080A Multi-Product Calibrator для повышения эффективности и производительности

Разнообразные программные приложения позволяют автоматизировать процесс калибровки, а также процессы сбора результатов в электронном виде и составления отчетов.

5080/CAL. ПО 5080/CAL создано для калибровки аналоговых и цифровых устройств с помощью калибратора 5080A. Оно позволяет быстро и экономно автоматизировать процессы калибровки, сбора результатов и создания отчетов.

MET/CAL® Lite для 5080A. ПО MET/CAL Lite содержит самые полезные функции продукта MET/CAL Plus в более дешевом варианте для использования с калибраторами серии 5080A.

MET/CAL® Plus. Для использования всего набора функций автоматизации калибровки и управления данными выберите ПО MET/CAL Plus. Используйте ПО Manual MET/CAL для механических устройств или устройств для измерения размеров, не требующих автоматизации. Правильное решение от лидера в области калибровок.

Правильное решение от лидера в области калибровок

Fluke Calibration — это марка премиум-класса, известная во всем мире благодаря высокой точности и превосходному качеству своих продуктов. Долгое время компания Fluke Calibration была известна в основном благодаря продуктам для калибровки устройств постоянного тока и переменного тока низкой частоты; в настоящее время продукты компании могут использоваться для калибровки температуры, давления, мощности, процесса и высоких частот. Fluke Calibration предлагает калибраторы, стандарты калибровки, программные продукты, услуги, поддержку и обучение, которые вам понадобятся для решения задач в вашей лаборатории.

Свернуть Развернуть

Комплектация

Комплектацию Вы можете узнать:
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru

Свернуть Развернуть

Сведения о реестре СИ

Номер в Госреестре	Наименование СИ	Обозначение типа СИ	Изготовитель	Срок свидетельства или заводской номер
52496-13	Калибраторы многофункциональные	Fluke 5080А	Фирма "Fluke Corporation", США	08.12.2022

Свернуть Развернуть

Сведения о реестре СИ

Номер в Госреестре	Наименование СИ	Обозначение типа СИ	Изготовитель	Срок свидетельства или заводской номер
52496-13	Калибраторы многофункциональные	Fluke 5080А	Фирма "Fluke Corporation", США	08.12.2022

5080A|Калибровка аналоговых и цифровых приборов

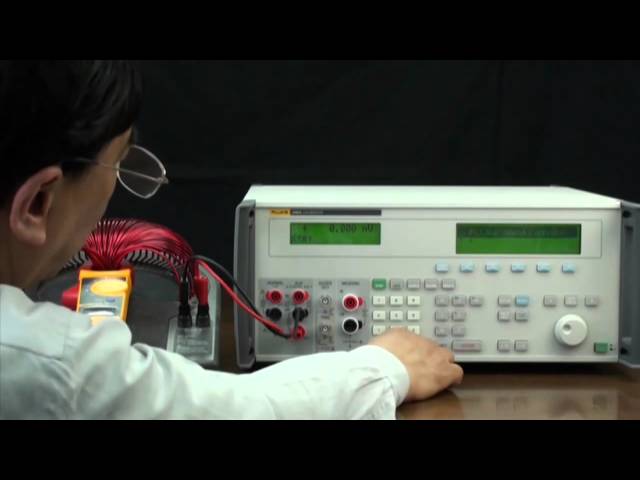

5080A|Калибровка токоизмерительных клещей

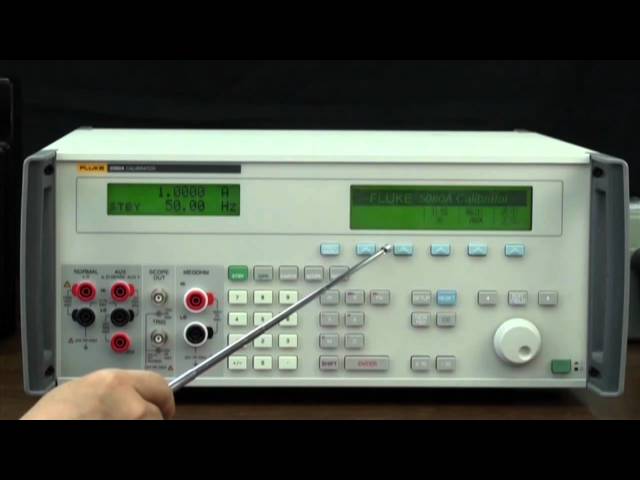

5080A|Обзор продукции

Характеристики

Загрузить технические характеристики

Технические характеристики

Напряжение постоянного тока

	Диапазон: от 0 до ±1 020 В
	Наилучшая погрешность за 1 год: ±0,01 % от значения уставки

Постоянный ток

	Диапазон: от 0 до ±20,5 А
	Наилучшая погрешность за 1 год: ±0,05 % от значения уставки

Сопротивление

	Диапазон: от 0 до 190 МОм, 19 значений в x1 и x1.9
	Наилучшая погрешность за 1 год: ±0,025 % от значения уставки

Напряжение переменного тока

	Диапазон: от 1 мВ до 1 020 В от 45 Гц до 1 кГц, синусоидальное
	Наилучшая погрешность за 1 год: ±0,1 % от значения уставки

Переменный ток

	Диапазон: от 29 мА до 20,5 А от 45 Гц до 1 кГц, синусоидальное
	Наилучшая погрешность за 1 год: ±0,1 % от значения уставки

Источник мощности постоянного тока

	Диапазон: от 10,9 мВт до 20,5 кВт
	Наилучшая погрешность за 1 год: ±0,11 % от значения уставки

Источник мощности переменного тока

	Диапазон: от 10,9 мВт до 20,5 кВт 45–65 Гц, PF (коэффициент мощности) = 1
	Наилучшая погрешность за 1 год: ±0,36 % от значения уставки

Фаза

	Диапазон: от 0 до ± 179,99 ° от 45 Гц до 1 кГц
	Наилучшая погрешность за 1 год: ±0,25 % от значения уставки

Частота

	Диапазон: от 45 Гц до 1 кГц
	Наилучшая погрешность за 1 год: ±50 миллионных долей от значения уставки

Общие технические характеристики

Время прогрева:

Двойной интервал времени с момента последнего прогрева, но не более 30 минут

Время установления

Менее 5 секунд для всех функций и диапазонов, за исключением отдельно оговоренных

Стандартные интерфейсы

RS-232 и Ethernet

Температурный режим

Рабочий диапазон: от 0 до 50 °C

Калибровка (tcal): от 15 до 35 °C

Температура хранения: от –20 до 70 °C

Температурный коэффициент

Температурный коэффициент для температур за пределами tcal ±5 °C составляет 10 % от заданного значения на 1 °C для диапазона от 0 до 35 °C. Для температуры выше 35 °C температурный коэффициент составляет 20 % от заявленного значения на 1 °C.

Относительная влажность

Рабочие условия: <80 % до 30 °C, <70 % до 40 °C, <40 % до 50 °C

Хранение: <95 %, без конденсата

Высота над уровнем моря

Рабочая: не более 2 000 м

Хранение: не более 12 200 м

Класс безопасности

Соответствует EN. 61010-1:2001, CAN/CSA-C22.2 No. 61010-1-04, UL 61010-1: 2004

Низкочастотная аналоговая изоляция

20 В

Электромагнитная совместимость

Соответствует EN613261:2006.

Сетевое питание

Сетевое напряжение (по выбору): 100 В, 120 В, 220 В, 240 В

Частота сети: от 47 до 63 Гц

Колебания напряжения в сети: + 10 % от значения уставки сетевого напряжения

Потребляемая мощность

600 В·А

Габариты

Высота: 19,3 см

Ширина: 43,2 см, 44,3 см, включая ручки

Глубина: 53,8 см

масса (без дополнительных принадлежностей)

22 кг

Определение абсолютной погрешности

Характеристики: стабильность, температурный коэффициент, линейность, регулировка линейности и нагрузки, прослеживаемость внешних стандартов, применяемых для калибровки. Нет необходимости использовать дополнительные модули для определения всех характеристик данного температурного диапазона.

Доверительный интервал характеристик

99 %

Модели и опции

	Товар

	Модели и Опции	Описание	Цена	Заказать

Модели

5080A	Многофункциональный калибратор аналоговых и цифровых приборов	По запросу	- шт +
5080/SC	Многофункциональный калибратор с функцией калибровки осциллографа	По запросу	- шт +
5080A/SC/MEG	Многофункциональный калибратор с функциями калибровки измеретелей сопротивления и осциллографов	По запросу	- шт +

Опции

5080/CAL	Прикладное ПО для калибровки	По запросу	- шт +
9100-200	Токовая катушка на 10/50	По запросу	- шт +
5500A/COIL	Токовая катушка на 50 витков	По запросу	- шт +
5080A/MEG	Опция калибровки мегаомметра	По запросу	- шт +
5080A/CASE	Кейс для транспортировке	По запросу	- шт +
