Анализатор антенн и кабелей с диапазоном частот от 100 кГц до 8 ГГц
Наличие: По запросуПо запросу По запросу По запросу
Анализаторы АФУ ZVH Подробнее
Немецкая компания Rohde & Schwarz основана в 1933 году в Германии, в г. Мюнхен учеными Физико-технического Университета Лотаром Роде и Германом Шварцем.
В нашей стране оборудование Rohde & Schwarz появилось в 1957 году. С тех пор, благодаря собственным технологиям и новаторским идеям сотрудников, Rohde & Schwarz становится одним из технологических лидеров для российских заказчиков различных государственных и силовых структур.
На… подробнее
Обзор
Свернуть
Развернуть
Основные возможности и технические характеристики

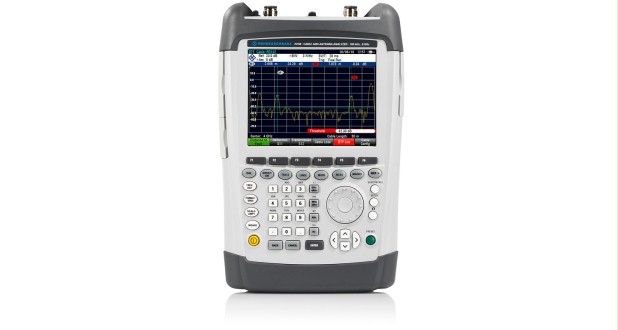

R&S®ZVH — это прочный и удобный портативный анализатор кабелей и антенн, разработанный специально для работы в полевых условиях. Небольшой вес и простое управление делают прибор незаменимым решением для специалистов, выполняющих монтаж и обслуживание антенных систем.
Основные особенности
- Частотный диапазон от 100 кГц до 3,6 ГГц или 8 ГГц
- Динамический диапазон до 100 дБ (тип.) для измерения фильтров и развязки антенн
- Заводская калибровка по всему диапазону частот
- Встроенная подача постоянного напряжения (Bias) для активных компонентов, например усилителей
- Поддержка опции измерителя мощности
- Сохранение результатов измерений на SD-карту памяти или USB-накопитель
- Простое управление с использованием пользовательских сценариев измерений (Wizard)
- Быстросъемный литий-ионный аккумулятор с временем автономной работы до 4,5 часов
- Прочный корпус с защитой от брызг для эксплуатации в полевых условиях
- Удобство работы благодаря небольшому весу и клавишам быстрого доступа
Преимущества и ключевые функции
Установка и настройка антенных систем
- Измерение расстояния до повреждения (DTF)
- Измерение потерь в однопортовых кабельных линиях
- Измерение коэффициента отражения
- Измерение передачи сигнала
- Встроенная подача постоянного напряжения
- Определение местоположения с помощью GPS-приемника
- Заводская калибровка R&S®ZVH
Обслуживание антенных систем
- Двухпортовый векторный анализ цепей
- Векторный вольтметр
- Измерение проходящей и направленной мощности
- Импульсный анализ с широкополосными датчиками мощности
- Встроенный измеритель мощности канала
- Анализ спектра
- Спектрографические измерения
Простота эксплуатации
- Быстрое создание отчетов с помощью мастера R&S®ZVH Wizard
- Таблицы каналов для удобной настройки частоты
- Оптимальное отображение результатов измерений в любых условиях
- Поддержка различных языков интерфейса
- Удобно расположенные и защищенные разъемы
Документирование и дистанционное управление
- Программное обеспечение R&S®InstrumentView для документирования результатов измерений
- Дистанционное управление через LAN или USB
Свернуть
Развернуть
Основные возможности и технические характеристики
R&S®ZVH — это прочный и удобный портативный анализатор кабелей и антенн, разработанный специально для работы в полевых условиях. Небольшой вес и простое управление делают прибор незаменимым решением для специалистов, выполняющих монтаж и обслуживание антенных систем.
Основные особенности
- Частотный диапазон от 100 кГц до 3,6 ГГц или 8 ГГц
- Динамический диапазон до 100 дБ (тип.) для измерения фильтров и развязки антенн
- Заводская калибровка по всему диапазону частот
- Встроенная подача постоянного напряжения (Bias) для активных компонентов, например усилителей
- Поддержка опции измерителя мощности
- Сохранение результатов измерений на SD-карту памяти или USB-накопитель
- Простое управление с использованием пользовательских сценариев измерений (Wizard)
- Быстросъемный литий-ионный аккумулятор с временем автономной работы до 4,5 часов
- Прочный корпус с защитой от брызг для эксплуатации в полевых условиях
- Удобство работы благодаря небольшому весу и клавишам быстрого доступа
Преимущества и ключевые функции
Установка и настройка антенных систем
- Измерение расстояния до повреждения (DTF)
- Измерение потерь в однопортовых кабельных линиях
- Измерение коэффициента отражения
- Измерение передачи сигнала
- Встроенная подача постоянного напряжения
- Определение местоположения с помощью GPS-приемника
- Заводская калибровка R&S®ZVH
Обслуживание антенных систем
- Двухпортовый векторный анализ цепей
- Векторный вольтметр
- Измерение проходящей и направленной мощности
- Импульсный анализ с широкополосными датчиками мощности
- Встроенный измеритель мощности канала
- Анализ спектра
- Спектрографические измерения
Простота эксплуатации
- Быстрое создание отчетов с помощью мастера R&S®ZVH Wizard
- Таблицы каналов для удобной настройки частоты
- Оптимальное отображение результатов измерений в любых условиях
- Поддержка различных языков интерфейса
- Удобно расположенные и защищенные разъемы
Документирование и дистанционное управление
- Программное обеспечение R&S®InstrumentView для документирования результатов измерений
- Дистанционное управление через LAN или USB
Свернуть
Развернуть
Комплектация
- Анализатор кабелей и антенн R&S®ZVH
- Литий-ионный аккумулятор
- Сетевой адаптер питания AC/DC
- Кабель питания с адаптерами для различных стран
- USB-кабель для подключения к ПК
- Краткое руководство по началу работы (Getting Started)
- Плечевой ремень / ремень для переноски
- SD-карта памяти (в зависимости от комплектации)
- Сертификат заводской калибровки
- Программное обеспечение R&S®InstrumentView для документирования результатов измерений
Свернуть
Развернуть
Комплектация
- Анализатор кабелей и антенн R&S®ZVH
- Литий-ионный аккумулятор
- Сетевой адаптер питания AC/DC
- Кабель питания с адаптерами для различных стран
- USB-кабель для подключения к ПК
- Краткое руководство по началу работы (Getting Started)
- Плечевой ремень / ремень для переноски
- SD-карта памяти (в зависимости от комплектации)
- Сертификат заводской калибровки
- Программное обеспечение R&S®InstrumentView для документирования результатов измерений
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
|
47070-11 |
Анализаторы кабельных трактов и антенн |
R&S ZVH4, R&S ZVH8 |
Фирма "Rohde & Schwarz GmbH & Co. KG", Германия |
15.02.2021 |
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
|
47070-11 |
Анализаторы кабельных трактов и антенн |
R&S ZVH4, R&S ZVH8 |
Фирма "Rohde & Schwarz GmbH & Co. KG", Германия |
15.02.2021 |
Характеристики
Загрузить технические характеристики
| R&S®ZVH4 | R&S®ZVH8 | ||
| Диапазон частот | От 100 кГц до 3,6 ГГц | От 100 кГц до 8 ГГц | |
| Стандартные измерительные функции |
измерение характеристик отражения, измерение расстояния до места повреждения, однопортовое измерение потерь в кабеле |
||
| Выходная мощность (порт 1, порт 2) | от 0 дБм до –40 дБм (ном.), с шагом 1 дБ | ||
| Максимально допустимый уровень паразитного сигнала | +17 дБм (ном.) | ||
| Количество точек измерения | 101, 201, 401, 601, 631, 801, 1001, 1201 | ||
| Измерение расстояния до места повреждения (DTF) | |||
| Режимы отображения | коэффициент отражения (дБ), КСВН | ||
| Разрешение по расстоянию | (1,58 × коэффициент замедления / полоса обзора) | ||
| Диапазон отображения | от 3 м до 1500 м | ||
| Измерение характеристик отражения | |||
| Направленность | 100 кГц – 3 ГГц | > 43 дБ (ном.) | > 43 дБ (ном.) |
| 3 – 3,6 ГГц | > 37 дБ (ном.) | > 37 дБ (ном.) | |
| 3,6 – 6 ГГц | — | > 37 дБ (ном.) | |
| 6 – 8 ГГц | — | > 31 дБ (ном.) | |
| Режимы отображения | S11, коэффициент отражения (дБ), КСВН, однопортовые потери в кабеле | ||
| Векторный анализ (опция R&S®ZVH-K42) | |||
|
S11, S22, амплитуда, фаза, амплитуда + фаза, диаграмма Смита, КСВН, коэффициент отражения, mρ, однопортовые потери, электрическая длина, групповая задержка |
|||
| Измерение передачи (R&S®ZVH-K39 / K42) | |||
| Динамический диапазон (S21, S12) | 100 кГц – 300 кГц | > 50 дБ | > 50 дБ |
| 300 кГц – 2,5 ГГц | > 80 дБ (тип. 100 дБ) | > 80 дБ (тип. 100 дБ) | |
| 2,5 – 3,6 ГГц | > 70 дБ (тип. 90 дБ) | > 70 дБ (тип. 90 дБ) | |
| 3,6 – 6 ГГц | — | > 70 дБ (тип. 90 дБ) | |
| 6 – 8 ГГц | — | > 50 дБ | |
| Режимы отображения | S21, S12, амплитуда (потери/усиление), фаза, электрическая длина, групповая задержка | ||
| Источник постоянного напряжения (DC bias) | |||
| Диапазон напряжения | от +12 В до +32 В (шаг 1 В) | ||
| Максимальная мощность | 4 Вт (батарея), 10 Вт (AC питание) | ||
| Максимальный ток | 500 мА | ||
| Макс. внешнее напряжение | 50 В | ||
| Макс. внешний ток | 600 мА | ||
| Общие данные | |||
| Дисплей | 6,5″ цветной LCD, VGA | ||
| Время работы от аккумулятора | R&S®HA-Z204 | до 3 ч | |
| R&S®HA-Z206 | до 4,5 ч | ||
| Габариты (Ш×В×Г) | 194 × 300 × 69 мм (144 мм с защитой) | ||
| Масса | < 3 кг | ||
Модели и опции
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
R&S® ZVH4
|
Анализатор антенн и кабелей с диапазоном частот от 100 кГц до 3,6 ГГц
|
По запросу | ||
|
R&S® ZVH8
|
Анализатор антенн и кабелей с диапазоном частот от 100 кГц до 8 ГГц
|
По запросу |
2
| Дополнительные аксессуары |
|
R&S® FSH-Z320
|
РЧ кабель (длина: 1 м), 0 - 8 ГГц, армированный, N Вилка/N Розетка разъемы
|
По запросу | ||
|
R&S® FSH-Z321
|
РЧ кабель (длина: 3 м), 0 - 8 ГГц, армированный, N Вилка/N Розетка разъемы
|
По запросу | ||
|
R&S® FSH-Z114
|
Прецизионный внутренний генератор опорной частоты
|
По запросу | ||
|
R&S® FSH-Z29
|
Комбинированный калибровочный стандарт ХХ/КЗ/50 Ом нагрузка, 0 - 3.6 ГГц, N Вилка
|
По запросу | ||
|
R&S® FSH-Z28
|
Комбинированный калибровочный стандарт ХХ/КЗ/50 Ом нагрузка, 0 - 8 ГГц, N Вилка
|
По запросу | ||
|
R&S® ZV-Z170.02
|
Комбинированный калибровочный стандарт Перемычка/ХХ/КЗ/50 Ом нагрузка, 0 - 9 ГГц, N Вилка
|
По запросу | ||
|
R&S® ZV-Z170.03
|
Комбинированный калибровочный стандарт Перемычка/ХХ/КЗ/50 Ом нагрузка, 0 - 9 ГГц, N Розетка
|
По запросу | ||
|
R&S® ZV-Z135.02
|
Комбинированный калибровочный стандарт Перемычка/ХХ/КЗ/50 Ом нагрузка, 0 - 15 ГГц, 3.5 мм Вилка
|
По запросу | ||
|
R&S® ZV-Z135.03
|
Комбинированный калибровочный стандарт Перемычка/ХХ/КЗ/50 Ом нагрузка, 0 - 15 ГГц, 3.5 мм Розетка
|
По запросу | ||
|
R&S® RAM
|
Согласующее устройство 50/75 Q, L-секция
|
По запросу | ||
|
R&S® RAZ
|
Согласующее устройство 50/75 Q, последовательный резистор 25 Ом
|
По запросу | ||
|
R&S® RAZ.02
|
Согласующее устройство 50/75 Q, последовательный резистор 25 Ом
|
По запросу | ||
|
R&S® FSH-Z38
|
Согласующее устройство 50/75 Q, L-секция, N - BNC
|
По запросу | ||
|
R&S® RDL50
|
Аттенюатор 50 Вт 20 дБ, 50 Q, 0 - 6 ГГц, N(f) - N(m)
|
По запросу | ||
|
R&S® RBU100.03
|
Аттенюатор 100 Вт 3 дБ, 50 Q, 0 - 2 ГГц, N(f) - N(m)
|
По запросу | ||
|
R&S® RBU100.06
|
Аттенюатор 100 Вт 6 дБ, 50 Q, 0 - 2 ГГц, N(f) - N(m)
|
По запросу | ||
|
R&S® RBU100.10
|
Аттенюатор 100 Вт 10 дБ, 50 Q, 0 - 2 ГГц, N(f) - N(m)
|
По запросу | ||
|
R&S® RBU100.20
|
Аттенюатор 100 Вт 20 дБ, 50 Q, 0 - 2 ГГц, N(f) - N(m)
|
По запросу | ||
|
R&S® RBU100.30
|
Аттенюатор 100 Вт 30 дБ, 50 Q, 0 - 2 ГГц, N(f) - N(m)
|
По запросу | ||
|
R&S® HA-Z202
|
12 В адаптер для прикуривателя автомобиля
|
По запросу | ||
|
R&S® HA-Z204
|
Li-Ion АКБ 4.5 Ач
|
По запросу | ||
|
R&S® HA-Z206
|
Li-Ion АКБ 6.75 Ач
|
По запросу | ||
|
R&S® HA-Z203
|
Зарядное устройство для Li-Ion АКБ R&S®HA-Z204 и R&S®HA-Z206 7
|
По запросу | ||
|
R&S® HA-Z220
|
Мягкая сумка для переноски
|
По запросу | ||
|
R&S® HA-Z221
|
Жесткий кейс
|
По запросу | ||
|
R&S® HA-Z222
|
Чехол для переноски с грудным ремнем и пленкой от дождя
|
По запросу | ||
|
R&S® HA-Z232
|
SD карта памяти, 4 ГБ
|
По запросу | ||
|
R&S® FSH-Z36
|
Наушники
|
По запросу | ||
|
R&S®TS95A16
|
GSM/UMTS/CDMA антенна с магнитным креплением 850/900/1800/1900/2100 диапазон, N разъем
|
По запросу | ||
|
R&S®HE300
|
Активная аправленная антенна, 20 МГц - 7.5 ГГц
|
По запросу | ||
|
R&S®HE300HF
|
Рамочная антенна для R&S®HE300, 9 кГц - 20 МГц
|
По запросу | ||
|
R&S® HZ-15
|
Набор пробников ближнего поля
|
По запросу | ||
|
R&S® HZ15.02
|
Набор пробников ближнего поля
|
По запросу | ||
|
R&S® HZ-16
|
Предусилитель для R&S HZ-15
|
По запросу | ||
|
R&S® HA-Z211
|
Запасной USB кабель
|
По запросу | ||
|
R&S® HA-Z210
|
Запасной Ethernet кабель
|
По запросу | ||
|
R&S® HA-Z201
|
Запасной AC адаптер питания
|
По запросу | ||
|
R&S®HA-Z209
|
Шнур питания
|
По запросу | ||
|
R&S® HA-Z240
|
GPS приемник
|
По запросу | ||
|
R&S® ZVH-Z45
|
Запасной CD-ROM включая R&S®ZVHView ПО и руководство по эксплуатации для R&S®ZVH4/ZVH8
|
По запросу |
42
| Аксессуары |
|
R&S® ZVH-Z46
|
Запасное печатное руководство по быстрому включению для R&S®ZVH4/ZVH8, English
|
По запросу |
43
| Гарантия |
|
R&S®WE1
|
Расширение гарантии на один год
|
По запросу | ||
|
R&S®WE2
|
Расширение гарантии на два год
|
По запросу | ||
|
R&S®CW1
|
Расширение гарантии с калибровкой на один год
|
По запросу | ||
|
R&S®CW2
|
Расширение гарантии с калибровкой на два года
|
По запросу |
47
| Опции лицензии |
|
R&S® ZVH-K42
|
Векторный анализ электрических цепей
|
По запросу | ||
|
R&S® ZVH-K45
|
Векторный вольтметр
|
По запросу | ||
|
R&S® ZVH-K1
|
Анализатор спектра
|
По запросу | ||
|
R&S® ZVH-K9
|
Измеритель мощности
|
По запросу | ||
|
R&S® ZVH-K14
|
Измерение спектрограмм
|
По запросу | ||
|
R&S® ZVH-K19
|
Измерение мощности в канале
|
По запросу | ||
|
R&S® ZVH-K29
|
Импульсные измерения с преобразователем мощности
|
По запросу | ||
|
R&S® ZVH-K39
|
Измерения коэффициента передачи для режима тестера АФУ
|
По запросу | ||
|
R&S® ZVH-K40
|
Дистанционное управление по LAN/USB
|
По запросу |
56
| Преобразователи мощности для R&S ZVH-K9 |
|
R&S®FSH-Z1
|
Преобразователь мощности, 10 МГц - 8 ГГц
|
По запросу | ||
|
R&S®FSH-Z18
|
Преобразователь мощности, 10 МГц - 18 ГГц
|
По запросу | ||
|
R&S® FSH-Z14
|
Направленный Преобразователь мощности, 25 МГц - 1 ГГц
|
По запросу | ||
|
R&S® FSH-Z44
|
Направленный Преобразователь мощности, 200 МГц - 4 ГГц
|
По запросу | ||
|
R&S® NRP-Z211
|
Универсальный преобразователь мощности, 10 МГц - 8 ГГц, 100 мВт, 2-диодный
|
По запросу | ||
|
R&S® NRP-Z211.02
|
Универсальный преобразователь мощности, 10 МГц - 8 ГГц, 100 мВт, 2-диодный
|
По запросу | ||
|
R&S®NRP-Z11
|
Универсальный преобразователь мощности, 10 МГц - 8 ГГц, 200 мВт
|
По запросу | ||
|
R&S® NRP-Z221
|
Универсальный преобразователь мощности, 10 МГц - 18 ГГц, 100 мВт, 2-диодный
|
По запросу | ||
|
R&S®NRP-Z21
|
Универсальный преобразователь мощности, 10 МГц - 18 ГГц, 200 мВт
|
По запросу | ||
|
R&S®NRP-Z22
|
Универсальный преобразователь мощности, 10 МГц - 18 ГГц, 2 Вт
|
По запросу | ||
|
R&S®NRP-Z23
|
Универсальный преобразователь мощности, 10 МГц - 18 ГГц, 15 Вт
|
По запросу | ||
|
R&S®NRP-Z24
|
Универсальный преобразователь мощности, 10 МГц - 18 ГГц, 30 Вт
|
По запросу | ||
|
R&S®NRP-Z31
|
Универсальный преобразователь мощности, 10 МГц - 33 ГГц, 200 мВт
|
По запросу | ||
|
R&S®NRP-Z51
|
Термоэлектрический Преобразователь мощности, 0 Гц - 18 ГГц, 100 мВт
|
По запросу | ||
|
R&S®NRP-Z55
|
Термоэлектрический Преобразователь мощности, 0 Гц - 40 ГГц, 100 мВт
|
По запросу | ||
|
R&S®NRP-Z56
|
Термоэлектрический Преобразователь мощности, 0 Гц - 50 ГГц, 100 мВт
|
По запросу | ||
|
R&S®NRP-Z57
|
Термоэлектрический Преобразователь мощности, 0 Гц - 67 ГГц, 100 мВт
|
По запросу | ||
|
R&S®NRP-Z91
|
Средней мощности преобразователь мощности, 9 кГц - 6 ГГц, 200 мВт
|
По запросу | ||
|
R&S®NRP-Z92
|
Средней мощности преобразователь мощности, 9 кГц - 6 ГГц, 2 Вт
|
По запросу | ||
|
R&S® NRP-Z81
|
Широкополосный Преобразователь мощности, 50 МГц - 18 ГГц, 100 мВт
|
По запросу | ||
|
R&S® NRP-Z85
|
Широкополосный Преобразователь мощности, 50 МГц - 40 ГГц, 100 мВт, 2.92 мм connector
|
По запросу | ||
|
R&S® NRP-Z86.40
|
Широкополосный Преобразователь мощности, 50 МГц - 40 ГГц, 100 мВт, 2.4 мм connector
|
По запросу | ||
|
R&S® NRP-Z86.44
|
Широкополосный Преобразователь мощности, 50 МГц - 44 ГГц, 100 мВт, 2.4 мм connector
|
По запросу | ||
|
R&S® NRP-Z4
|
Пассивный USB адаптер - соединяет с R&S®NRP преобразователями - the R&S®ZVH
|
По запросу | ||
|
R&S® NRP-Z4.02
|
Пассивный USB адаптер - соединяет с R&S®NRP преобразователями - the R&S®ZVH
|
По запросу | ||
|
R&S® FSH-Z101
|
USB кабель-адаптер для R&S®FSH-Z1/R&S®FSH-Z18
|
По запросу | ||
|
R&S® FSH-Z144
|
USB кабель-адаптер для R&S®FSH-Z14/R&S®FSH-Z44
|
По запросу |
Библиотека
Основные сведения о продукте
Посмотреть более подробную информацию о возможностях этого продукта.
Технические характеристики
Отзывы
Добавить отзыв
Тут еще никто ничего не писал, стань первым!
