Китайская компания Ceyear Technologies Co., Ltd была основана в мае 2015 года. Штаб-квартира находится в г. Циндао, провинция Шаньдун.
Компания Ceyear является крупнейшим производителем контрольно-измерительного оборудования в Китае. Продукция Ceyear широко известна и хорошо зарекомендовала себя по всему миру.
Ceyear осуществляет свою деятельность на базе многочисленных национальных исследовательских организаций, что гарантирует расширение возможностей для научно-исследовательских и опытно-конструкторских разработок, производства, испытании и… подробнее

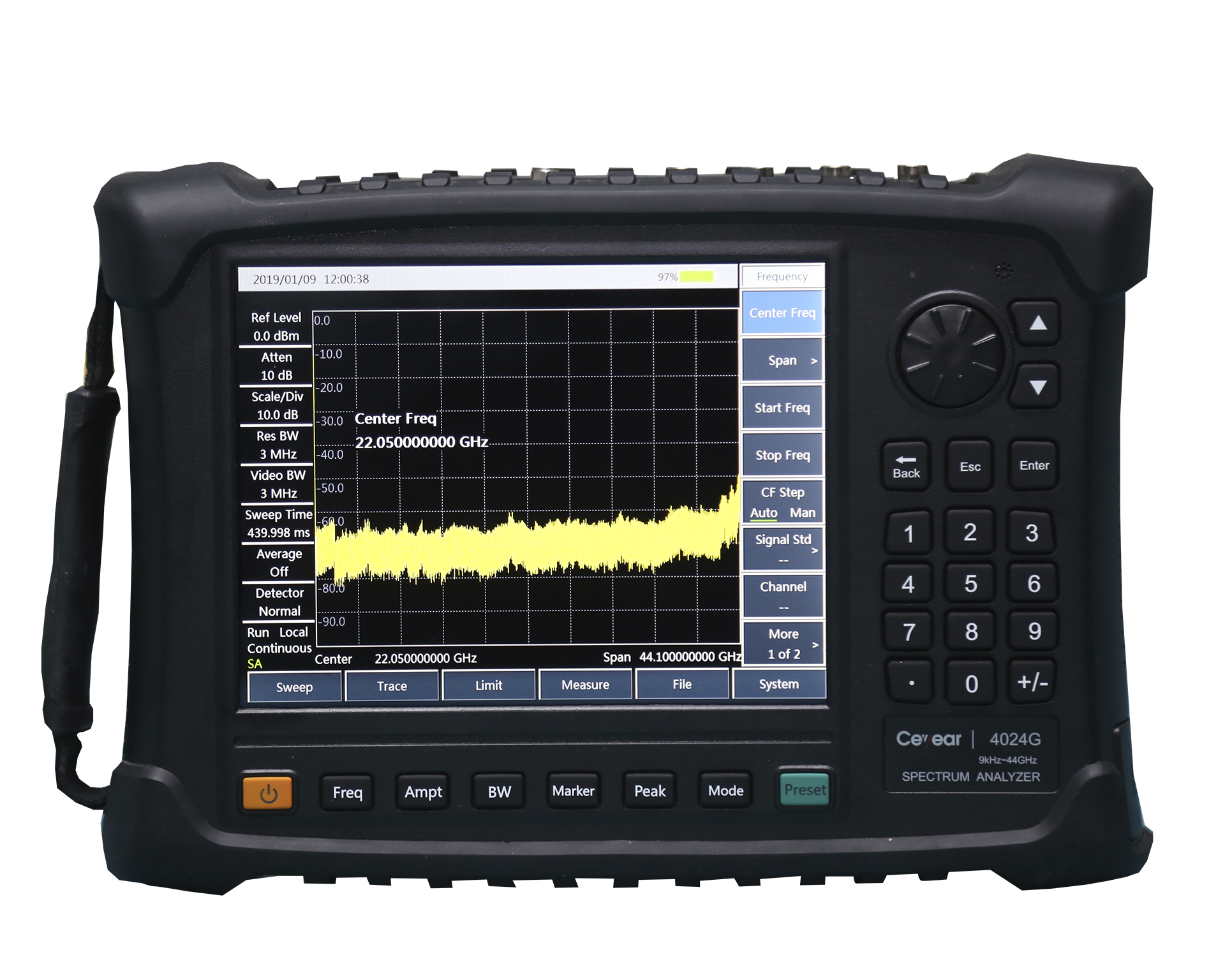

Анализатор спектра серии 4024 обладает многими преимуществами: широкий диапазон частот, высокая производительность, высокая скорость развертки, различные функции и простота в эксплуатации. С точки зрения технических характеристик, он обладает такими преимуществами, как превосходный отображаемый уровень шума, низкий фазовый шум и высокая скорость развертки; Что касается функций измерения, он обладает богатыми измерительными функциями анализатора спектра, анализатора помех, анализатора AM/FM/PM, измерителя мощности, сканера каналов и т. д., а также интеллектуальных функций измерения мощности канала, занимаемой полосы пропускания, мощности соседнего канала. соотношение, настройка и прослушивание, маска излучения, отношение несущей к шуму и т. д. 4024 использует интегрированную конструкцию 8,4-дюймового ЖК-дисплея и емкостного сенсорного экрана, что улучшает четкость изображения и делает работу более удобной. Серия портативная, компактная и легкая, 4024 может использоваться для проверки сигналов и оборудования в области аэрокосмической, микро- и спутниковой связи, радиосвязи, радиолокационного мониторинга, радиоэлектронного противодействия и разведки, а также точного наведения.
Функции и особенности:
- Широкий диапазон частот: от 9 кГц до 67 ГГц, 9 моделей
- Низкий отображаемый уровень шума: -163 дБм при 1 Гц RBW (типичное значение)
- Отличные характеристики фазового шума:
- -112 дБн/Гц при смещении частоты 100 кГц при несущей 1 ГГц (4024A/B/C)
- -106 дБн/Гц при смещении частоты 100 кГц при несущей 1 ГГц (4024D/E/F/G/H/L)
- Высокая скорость развертки: для диапазона 1 ГГц минимальное время развертки <20 мс
- Полоса разрешения: 1 Гц - 10 МГц
- Полнодиапазонный предусилитель: стандартная конфигурация
- Богатые измерительные функции: анализатор спектра, анализатор помех (спектрограмма, RSSI), анализатор AM/FM/PM, сканер каналов, высокоточный измеритель мощности и т. д.
- Различные интеллектуальные функции измерения: измерение напряженности поля, мощность канала, занимаемая полоса пропускания, коэффициент мощности соседнего канала, настройка и прослушивание, отношение несущей к шуму, маска излучения
- Различные вспомогательные тестовые интерфейсы: опорный интерфейс ввода/вывода 10 МГц, интерфейс антенны GPS, выходной интерфейс ПЧ с нулевой полосой обзора, входной интерфейс внешнего запуска и т. д.
- Простое и удобное управление: 8,4-дюймовый ЖК-дисплей высокой четкости и крупный шрифт, удобное управление емкостным сенсорным экраном, комбинация ЖК-дисплея и сенсорного экрана, различные режимы отображения и т. д.
- Диапазон рабочих температур: -10℃ - 50℃. Питание от аккумулятора или адаптера.
Анализатор спектра серии 4024 обладает многими преимуществами: широкий диапазон частот, высокая производительность, высокая скорость развертки, различные функции и простота в эксплуатации. С точки зрения технических характеристик, он обладает такими преимуществами, как превосходный отображаемый уровень шума, низкий фазовый шум и высокая скорость развертки; Что касается функций измерения, он обладает богатыми измерительными функциями анализатора спектра, анализатора помех, анализатора AM/FM/PM, измерителя мощности, сканера каналов и т. д., а также интеллектуальных функций измерения мощности канала, занимаемой полосы пропускания, мощности соседнего канала. соотношение, настройка и прослушивание, маска излучения, отношение несущей к шуму и т. д. 4024 использует интегрированную конструкцию 8,4-дюймового ЖК-дисплея и емкостного сенсорного экрана, что улучшает четкость изображения и делает работу более удобной. Серия портативная, компактная и легкая, 4024 может использоваться для проверки сигналов и оборудования в области аэрокосмической, микро- и спутниковой связи, радиосвязи, радиолокационного мониторинга, радиоэлектронного противодействия и разведки, а также точного наведения.
Функции и особенности:
- Широкий диапазон частот: от 9 кГц до 67 ГГц, 9 моделей
- Низкий отображаемый уровень шума: -163 дБм при 1 Гц RBW (типичное значение)
- Отличные характеристики фазового шума:
- -112 дБн/Гц при смещении частоты 100 кГц при несущей 1 ГГц (4024A/B/C)
- -106 дБн/Гц при смещении частоты 100 кГц при несущей 1 ГГц (4024D/E/F/G/H/L)
- Высокая скорость развертки: для диапазона 1 ГГц минимальное время развертки <20 мс
- Полоса разрешения: 1 Гц - 10 МГц
- Полнодиапазонный предусилитель: стандартная конфигурация
- Богатые измерительные функции: анализатор спектра, анализатор помех (спектрограмма, RSSI), анализатор AM/FM/PM, сканер каналов, высокоточный измеритель мощности и т. д.
- Различные интеллектуальные функции измерения: измерение напряженности поля, мощность канала, занимаемая полоса пропускания, коэффициент мощности соседнего канала, настройка и прослушивание, отношение несущей к шуму, маска излучения
- Различные вспомогательные тестовые интерфейсы: опорный интерфейс ввода/вывода 10 МГц, интерфейс антенны GPS, выходной интерфейс ПЧ с нулевой полосой обзора, входной интерфейс внешнего запуска и т. д.
- Простое и удобное управление: 8,4-дюймовый ЖК-дисплей высокой четкости и крупный шрифт, удобное управление емкостным сенсорным экраном, комбинация ЖК-дисплея и сенсорного экрана, различные режимы отображения и т. д.
- Диапазон рабочих температур: -10℃ - 50℃. Питание от аккумулятора или адаптера.
- Шнур питания
- Адаптер питания
- Руководство пользователя
- Заводской сертификат продукта
- Шнур питания
- Адаптер питания
- Руководство пользователя
- Заводской сертификат продукта
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
| 77572-20 |
Анализаторы спектра портативные |
4024 (модификации 4024A, 4024B, 4024C, 4024D, 4024E, 4024F, 4024G) |
Фирма «Ceyear Technologies Co., Ltd.», КНР | 25.02.2030 |
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
| 77572-20 |
Анализаторы спектра портативные |
4024 (модификации 4024A, 4024B, 4024C, 4024D, 4024E, 4024F, 4024G) |
Фирма «Ceyear Technologies Co., Ltd.», КНР | 25.02.2030 |
| Модели | |
| 4024A/B/C/D/E/F/G/H/L | Портативный анализатор спектра |
| Диапазон частот | |
| 4024A | от 9 кГц до 4 ГГц |
| 4024B | от 9 кГц до 6,5 ГГц |
| 4024C | от 9 кГц до 9 ГГц |
| 4024D | от 9 кГц до 20 ГГц |
| 4024E | от 9 кГц до 26,5 ГГц |
| 4024F | от 9 кГц до 32 ГГц |
| 4024G | от 9 кГц до 44 ГГц |
| 4024H | от 9 кГц до 50 ГГц |
| 4024L | от 9 кГц до 67 ГГц |
| Разрешение перестройки | 1 Гц |
| Опорная частота | |
| Номинальная частота | 10 МГц |
| Старение | ±0,5 ppm/год |
| Начальная точность | ±0,3 ppm |
| Температурная стабильность | ±0,1 ppm (от -10°C до +50°C относительно 25°C) |
| Развертка | |
| Время развертки | от 10 мкс до 600 с (нулевая полоса) |
| Точность времени развертки | ±2,00% (нулевая полоса) |
| Точность измерений | |
| Точность считывания частоты | ±(измеренная частота × погрешность опорной частоты + 2% полосы обзора + 10% RBW) |
| Полоса обзора | |
| Диапазон | от 100 Гц до верхнего предела диапазона соответствующей модели или 0 Гц |
| Точность | ±2,0% |
| Полосы пропускания | |
| Полоса разрешения (RBW) | от 1 Гц до 10 МГц (шаги 1-3) |
| Видео-полоса (VBW) | от 1 Гц до 10 МГц (шаги 1-3) |
| Фазовый шум SSB (несущая 1 ГГц) | |
| 4024A/B/C |
≤ -108 дБн/Гц @10 кГц ≤ -112 дБн/Гц @100 кГц ≤ -118 дБн/Гц @1 МГц ≤ -129 дБн/Гц @10 МГц |
| 4024D/E/F/G/H/L |
≤ -102 дБн/Гц @10 кГц ≤ -106 дБн/Гц @100 кГц ≤ -111 дБн/Гц @1 МГц ≤ -123 дБн/Гц @10 МГц |
| Средний уровень отображаемых шумов (DANL) | |
|
4024A/B/C Предусилитель ВЫКЛ |
≤ -140 дБм (10 МГц – 3 ГГц) ≤ -138 дБм (3 – 9 ГГц) |
|
4024A/B/C Предусилитель ВКЛ |
≤ -160 дБм (10 МГц – 3 ГГц) ≤ -157 дБм (3 – 9 ГГц) |
|
4024D/E/F/G Предусилитель ВЫКЛ |
≤ -138 дБм (10 МГц – 20 ГГц) ≤ -135 дБм (20 – 32 ГГц) ≤ -127 дБм (32 – 40 ГГц) |
|
4024D/E/F/G Предусилитель ВКЛ |
≤ -157 дБм (10 МГц – 20 ГГц) ≤ -154 дБм (20 – 32 ГГц) ≤ -148 дБм (32 – 40 ГГц) |
|
4024H/L Предусилитель ВЫКЛ |
≤ -135 дБм (10 МГц – 20 ГГц) ≤ -134 дБм (20 – 32 ГГц) ≤ -129 дБм (32 – 40 ГГц) ≤ -120 дБм (40 – 46 ГГц) ≤ -114 дБм (46 – 50 ГГц) ≤ -114 дБм (50 – 60 ГГц) ≤ -100 дБм (60 – 67 ГГц) |
|
4024H/L Предусилитель ВКЛ |
≤ -153 дБм (10 МГц – 20 ГГц) ≤ -152 дБм (20 – 32 ГГц) ≤ -147 дБм (32 – 40 ГГц) ≤ -142 дБм (40 – 46 ГГц) ≤ -132 дБм (46 – 50 ГГц) ≤ -132 дБм (50 – 60 ГГц) ≤ -118 дБм (60 – 67 ГГц) |
| Остаточные отклики | |
|
4024A/B/C Предусилитель ВЫКЛ |
≤ -82 дБм (10 МГц – 9 ГГц) |
|
4024A/B/C Предусилитель ВКЛ |
≤ -95 дБм (10 МГц – 9 ГГц) |
|
4024D/E/F/G Предусилитель ВЫКЛ |
≤ -90 дБм (10 МГц – 13 ГГц) ≤ -85 дБм (13 – 20 ГГц) ≤ -80 дБм (20 – 44 ГГц) |
|
4024D/E/F/G Предусилитель ВКЛ |
≤ -100 дБм (10 МГц – 32 ГГц) ≤ -95 дБм (32 – 44 ГГц) |
| Нелинейные искажения | |
| Искажения второй гармоники |
4024A/B/C/H/L: < -65 дБс 4024D/E/F/G: < -60 дБс |
| Амплитудная точность | |
| Абсолютная амплитудная точность |
±1,8 дБ (10 МГц – 13 ГГц) ±2,3 дБ (13 – 40 ГГц) ±2,7 дБ (40 – 50 ГГц) ±3,0 дБ (50 – 67 ГГц) |
| Входной аттенюатор | |
| 4024A/B/C/H/L | Диапазон: от 0 до 30 дБ, шаг 5 дБ |
| 4024D/E/F/G | Диапазон: от 0 до 50 дБ, шаг 10 дБ |
| Максимальная непрерывная входная мощность | |
| 4024A/B/C/H/L |
+27 дБм пик. тип. (аттенюатор ≥10 дБ) +20 дБм пик. тип. (аттенюатор <10 дБ) +10 дБм пик. тип. (предусилитель ВКЛ) |
| 4024D/E/F/G |
+30 дБм пик. тип. (аттенюатор ≥10 дБ) +23 дБм пик. тип. (аттенюатор <10 дБ) +13 дБм пик. тип. (предусилитель ВКЛ) |
| Амплитудные характеристики | |
| Опорный уровень | от -120 дБм до +30 дБм |
| Погрешность преобразования | ±1,20 дБ |
| Общие характеристики | |
| Габариты |
314 × 218 × 91 мм (без ручки и подставки) 338 × 218 × 100 мм (с ручкой и подставкой) |
| Масса |
4024A/B/C: ≤ 4,5 кг 4024D/E/F/G: ≤ 5,1 кг 4024H/L: ≤ 5,3 кг |
| Рабочая температура |
от -10°C до +50°C (температура работы аккумулятора: от 0°C до +45°C) |
| Температура хранения |
от -40°C до +70°C (температура хранения аккумулятора: от -20°C до +60°C) |
| Электромагнитная совместимость | Соответствует требованиям GJB3947A-2009 3.9.1 |
| Время работы от аккумулятора |
4024A/B/C: около 3 ч 4024D/E/F/G: около 2,5 ч 4024H/L: около 2 ч |
| Потребляемая мощность |
4024A/B/C: ≤ 25 Вт 4024D/E/F/G: ≤ 33 Вт 4024H/L: ≤ 38 Вт |
| Интерфейсы | |
| RF вход |
4024A/B/C/D/E: Type-N (розетка) 4024F/G: 2.4 мм (вилка) 4024H/L: 1.85 мм (вилка) |
| RF выход | Выход опционального трекинг-генератора для 4024A/B/C: Type-N (розетка) |
| Дополнительные интерфейсы |
Вход/выход опорной частоты 10 МГц: BNC (розетка) Вход внешнего триггера: BNC (розетка) IF выход: BNC (розетка) Вход GPS-антенны: BNC (розетка) |
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
4024A
|
Анализатор спектра (9 кГц – 4 ГГц)
|
По запросу | ||
|
4024H
|
Анализатор спектра (9 кГц – 50 ГГц)
|
По запросу | ||
|
4024L
|
Анализатор спектра (9 кГц – 67 ГГц)
|
По запросу | ||
|
4024B
|
Анализатор спектра (9 кГц – 6,5 ГГц)
|
По запросу | ||
|
4024C
|
Анализатор спектра (9 кГц – 9 ГГц)
|
По запросу | ||
|
4024D
|
Анализатор спектра (9 кГц – 20 ГГц)
|
По запросу | ||
|
4024E
|
Анализатор спектра (9 кГц – 26,5 ГГц)
|
По запросу | ||
|
4024F
|
Анализатор спектра (9 кГц – 32 ГГц)
|
По запросу | ||
|
4024G
|
Анализатор спектра (9 кГц – 44 ГГц)
|
По запросу |
9
| Опции |
|
4024-035
|
Трекинг-генератор 4 ГГц
|
По запросу | ||
|
4024-036
|
Трекинг-генератор 6,5 ГГц
|
По запросу | ||
|
4024-037
|
Трекинг-генератор 9 ГГц
|
По запросу | ||
|
4024-038
|
Опция анализа местоположения
|
По запросу | ||
|
4024-039
|
Карта помех
|
По запросу | ||
|
4024-041
|
Всенаправленная штыревая антенна
|
По запросу | ||
|
4024-042
|
Направленная антенна 700 МГц – 4 ГГц
|
По запросу | ||
|
4024-043
|
Направленная антенна 700 МГц – 6 ГГц
|
По запросу | ||
|
4024-044
|
Направленная антенна 680 МГц – 10 ГГц
|
По запросу | ||
|
4024-045
|
Направленная антенна 680 МГц – 20 ГГц
|
По запросу | ||
|
4024-046
|
Направленная антенна 400 МГц – 4 ГГц
|
По запросу | ||
|
4024-047
|
Направленная антенна 400 МГц – 6 ГГц
|
По запросу | ||
|
4024-048
|
Направленная антенна 380 МГц – 10 ГГц
|
По запросу | ||
|
4024-049
|
Направленная антенна 380 МГц – 20 ГГц
|
По запросу | ||
|
4024-050
|
Внешний электронный компас
|
По запросу | ||
|
4024-051
|
Всенаправленная антенна 6 ГГц
|
По запросу | ||
|
4024-052
|
Всенаправленная антенна 8 ГГц
|
По запросу | ||
|
4024-053
|
Выдвижная VHF/UHF штыревая антенна
|
По запросу | ||
|
4024-054
|
Пассивная направленная антенна (700 МГц – 4 ГГц)
|
По запросу | ||
|
4024-055
|
Пассивная направленная антенна (700 МГц – 6 ГГц)
|
По запросу | ||
|
4024-056
|
Пассивная направленная антенна (680 МГц – 10 ГГц)
|
По запросу | ||
|
4024-057
|
Пассивная направленная антенна (680 МГц – 18 ГГц)
|
По запросу | ||
|
4024-058
|
Пассивная направленная антенна (680 МГц – 25 ГГц)
|
По запросу | ||
|
4024-059
|
Пассивная направленная антенна (680 МГц – 35 ГГц)
|
По запросу | ||
|
4024-060
|
RF-кабель N/SMA-JJ (2 м)
|
По запросу | ||
|
4024-061
|
RF-кабель N/SMA-JJ (1 м)
|
По запросу | ||
|
4024-067
|
Транспортировочный кейс для антенн ZE9080
|
По запросу | ||
|
4024-003
|
Руководство пользователя (Английский язык)
|
По запросу | ||
|
4024-004
|
Руководство по программированию (Китайский язык)
|
По запросу | ||
|
4024-005
|
Руководство по программированию (Английский язык)
|
По запросу | ||
|
4024-006
|
Адаптер питания
|
По запросу | ||
|
4024-007
|
Перезаряжаемый литий-ионный аккумулятор
|
По запросу | ||
|
4024-008
|
Кабель Purple Cat5e
|
По запросу | ||
|
4024-009
|
Карта памяти Micro SD
|
По запросу | ||
|
4024-010
|
GPS-антенна
|
По запросу | ||
|
4024-011
|
Опция USB-измерителя мощности
|
По запросу | ||
|
4024-012
|
USB CW пробник мощности 87230
|
По запросу | ||
|
4024-013
|
USB CW пробник мощности 87231
|
По запросу | ||
|
4024-014
|
USB CW пробник мощности 87232
|
По запросу | ||
|
4024-015
|
USB CW пробник мощности 87233
|
По запросу | ||
|
4024-016
|
Опция анализатора помех
|
По запросу | ||
|
4024-017
|
Опция AM/FM/PM анализатора
|
По запросу | ||
|
4024-018
|
Опция сканирования каналов
|
По запросу | ||
|
4024-019
|
Опция List Sweep
|
По запросу | ||
|
4024-020
|
IF-выход нулевой полосы
|
По запросу | ||
|
4024-021
|
Антенна 89101A
|
По запросу | ||
|
4024-022
|
Антенна 89101B
|
По запросу | ||
|
4024-023
|
Антенна 89101C
|
По запросу | ||
|
4024-024
|
Антенна 89101D
|
По запросу | ||
|
4024-025
|
Усилитель антенны 89401
|
По запросу | ||
|
4024-026
|
Антенна 89901
|
По запросу | ||
|
4024-027
|
Антенна 89902
|
По запросу | ||
|
4024-028
|
Защитная сумка
|
По запросу | ||
|
4024-029
|
Рюкзак
|
По запросу | ||
|
4024-030
|
Защитный транспортировочный кейс
|
По запросу | ||
|
4024-031
|
Рукоятка для антенны 89901
|
По запросу | ||
|
4024-032
|
Рукоятка для антенны 89902
|
По запросу | ||
|
4024-034
|
Опция измерения напряжённости поля
|
По запросу | ||
|
4024-001
|
Англоязычная версия
|
По запросу | ||
|
4024-002
|
Руководство пользователя (Китайский язык)
|
По запросу |
69
| Standard Package |
|
1
|
Стандартный трёхфазный кабель питания
|
По запросу | ||
|
2
|
Адаптер питания
|
По запросу | ||
|
3
|
Краткое руководство пользователя
|
По запросу | ||
|
4
|
USB-кабель
|
По запросу | ||
|
5
|
строенный перезаряжаемый литий-ионный аккумулятор
|
По запросу | ||
|
6
|
Сертификат соответствия
|
По запросу |
