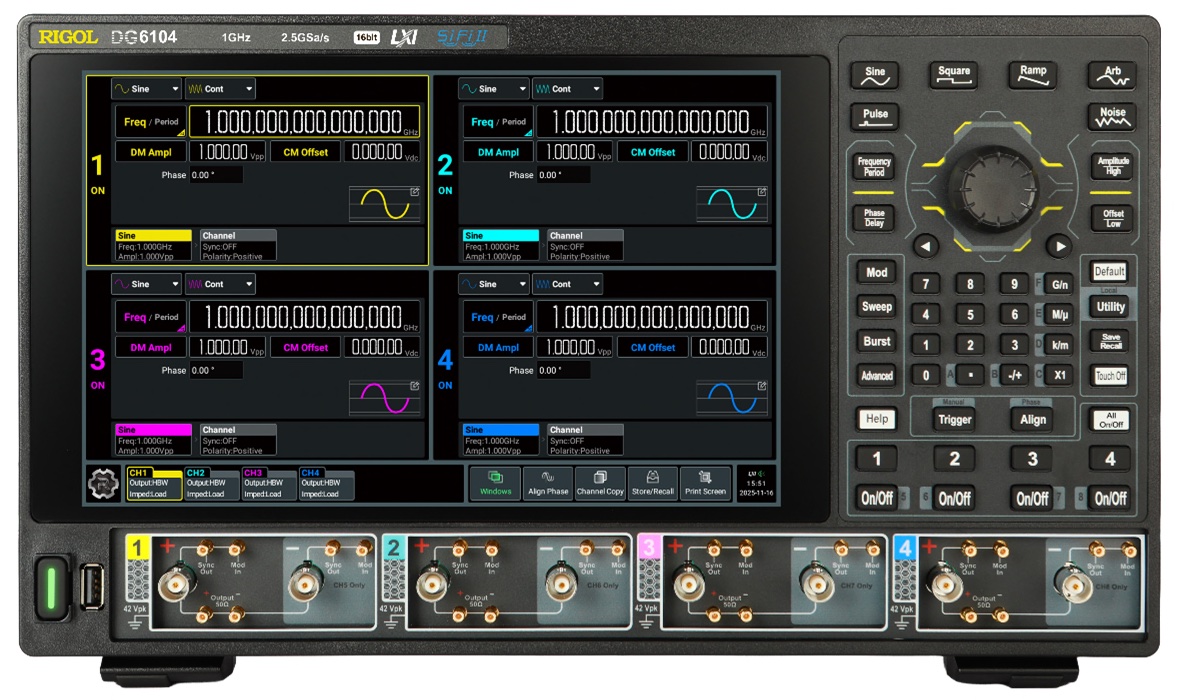

Флагманский генератор сигналов нового поколения от компании RIGOL. Обладая полосой пропускания 1 ГГц и высоким 16-битным разрешением, он обеспечивает мощное 4-канальное высоковольтное дифференциальное управление без промежуточных устройств. Без использования внешнего усилителя мощности и симметрирующего устройства прибор способен выдавать мощный сигнал размахом 20 В (от пика до пика) и сверхбыстрый меандр с фронтом 350 пс. В сочетании с полностью изолированной конструкцией каналов генератор серии DG6000 может напрямую заменить традиционную сложную измерительную цепь, обеспечивая чистое и мощное тестовое воздействие.

Все 4 канала DG6000 поддерживают дифференциальный выход и предлагают переключение между тремя режимами: HBW (высокая полоса пропускания), AMP (высокая амплитуда) и SND (однополярный). В режиме AMP прибор может напрямую выдавать дифференциальные сигналы до 20 В (пиковое значение) (100 Ом). Вы можете напрямую управлять затворами силовых устройств на основе SiC/GaN или проводить тестирование высоковольтных дифференциальных шин, что приводит к более оптимизированной цепи обработки сигналов и более высокой точности сигнала.

Характеристики прямоугольного сигнала являются ключевыми для измерения качества сигнала во временной области. DG6000 повышает верхний предел частоты прямоугольного сигнала до 300 МГц. В режиме быстрого фронта типичное время нарастания/спада составляет всего 350 пс. Это обеспечивает практически идеальную переходную характеристику, что делает его эталонным источником тактовой частоты для проверки высокоскоростных цифровых интерфейсов и тестирования времени установки/удержания логических схем, с меньшим дрожанием и более стабильной формой сигнала.

В приборе DG6000 используется полностью электрически изолированная конструкция между каналами, и каждый канал имеет независимый плавающий опорный потенциал заземления. По сравнению с приборами с традиционной конструкцией с общим заземлением, эта особенность эффективно обрывает контур заземления и устраняет взаимные помехи между каналами. При проведении многоканальных параллельных испытаний питания, биоэлектрических симуляций или промышленных измерений с плавающим заземлением это не только снижает фоновый шум, но и предотвращает повреждение оборудования из-за ошибок в проводке.

DG6000 обеспечивает максимальный выходной синусоидальный сигнал частотой 1 ГГц, что напрямую соответствует требованиям тестирования от средних частот до радиочастот. Благодаря 16-битному вертикальному разрешению и частоте дискретизации 2,5 Гвыб/с, точность квантования в четыре раза выше, чем у традиционных 14-битных приборов. В тестах с большим динамическим диапазоном даже мельчайшие детали, наложенные на сигналы большой амплитуды, воспроизводятся четко и без зазубрин.

В радиолокационных, гидролокационных и сложных сред моделирования длина волновой формы определяет достоверность моделирования. DG6000 может быть дополнительно оснащен устройством с максимальной глубиной памяти 512 Мбит/канал.

Это означает, что пользователи могут загружать и воспроизводить данные реальной выборки за длительный период или генерировать чрезвычайно длинные непериодические последовательности, полностью отказавшись от «коротких циклов волновых форм», которые приходится создавать из-за недостатка памяти, и гарантируя, что сценарий моделирования соответствует реальной среде.

DG6000 поставляется в стандартной комплектации с богатым набором шаблонов конфигурации сигналов. Встроенная IQ-модуляция позволяет напрямую генерировать цифровые коммуникационные сигналы; шаблон PRBS используется для тестирования частоты ошибок битов; функция Multitone обеспечивает быстрый анализ интермодуляционных искажений звука; функции последовательности и многоимпульсного режима поддерживают определение сложной логики скачков формы сигнала. Один прибор может удовлетворить множество потребностей в тестировании коммуникационных устройств, полупроводников и общей электроники.
