Обзор

Основные возможности и технические характеристики

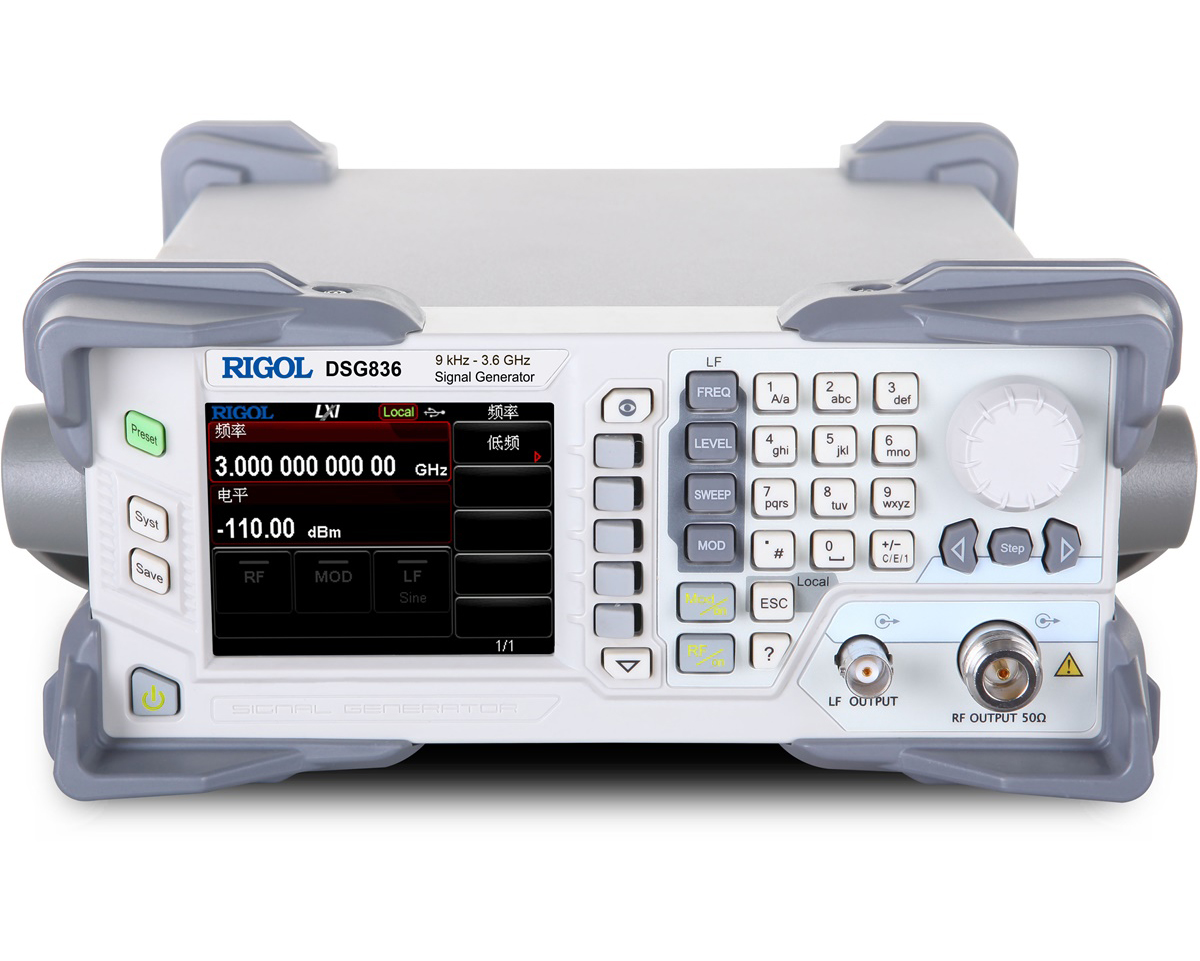

Генераторы сигналов Rigol серии DSG800 способны формировать ВЧ и РЧ сигналы в диапазоне частот от 9 кГц до 3,6 ГГц. Это обеспечивает генераторам сигналов Rigol широкую область применения при разработке и тестировании потребительской электроники, средств связи, аудио- и видеотехники и др. Благодаря возможности дистанционного управления генераторами сигналов Rigol по интерфейсу LAN (LXI) их можно использовать в измерительных лабораториях любой конфигурации. Прибор имеет компактные размеры и небольшой вес.

Высокоэффективный экономичный генератор радиочастотного сигнала

Фазовый шум до -112 дБк/Гц (типичный)
Максимальная выходная мощность до +20 дБм (типичная)
Более высокий уровень точности амплитуды, до 0,5 дБ (типичный)
Превосходная стабильность сигнала

Функции:

Гибкие функции развертки частоты и амплитуды
Полные функции аналоговой модуляции AM / FM /AMM
Стандартная функция вывода НЧ
Мощная функция импульсной модуляции
Функция открытой векторной модуляции
Функция калибровки плоскостности системы
Простой и удобный в эксплуатации

Специальная конструкция, обеспечивающая надежность и долговечность:

Используйте электронный аттенюатор, чтобы избежать износа
Специально разработанные функции защиты
Цифровая схема ALC
Простая структура

Самый маленький по размеру среди подобных продуктов:

Занимают наименьшее место на рабочем столе
Занимают меньше места в стойке
Легкий вес, ручка обеспечивает удобный захват

Характеристики

Загрузить технические характеристики

Модели приборов: DSG815, DSG821, DSG821A, DSG830, DSG836, DSG836A
Частотные характеристики
Нижняя граница рабочей полосы	9 кГц
Верхняя граница рабочей полосы	1,5 ГГц, 2,1 ГГц, 3,0 ГГц, 3,6 ГГц
Разрешение	0,01 Гц
Скорость переключения	< 10 мс (типичное)
Частотные диапазоны
Частотные диапазоны	Значение частоты N 1) f ≤ 227,5 МГц 0,25 2) 227,5 МГц < f ≤ 455 МГц 0,125 3) 455 МГц < f ≤ 910 МГц 0,25 4) 910 МГц < f ≤ 1820 МГц 0,5 5) 1820 МГц < f ≤ 3000 МГц 1
Внутренний источник опорной частоты
Частота опорного генератора	10 МГц
Температурная стабильность (0 °С ~ 50 °С)	< 2 ppm < 5 ppb (с опцией OCXO-B08)
Старение	< 1 ppm / год < 30 ppb / год (с опцией OCXO-B08)
Выход внутреннего опорного генератора
Частота	10 МГц
Уровень	+5 дБм ... +10 дБм
Выходной импеданс	50 Ом (номинальное)
Вход для внешнего опорного генератора
Частота	10 МГц
Уровень	0 дБм ... +10 дБм (типичное)
Входной импеданс	50 Ом (номинальное)
Максимальная девиация	±5 ppm
Свипирование по частоте
Рабочие режимы	пошаговое, по списку
Режим	одиночное, непрерывное
Диапазон	полный
Форма	треугольник, пила
Шаг изменения	линейный, логарифмический
Количество точек	пошаговое: 2 ... 65535 по списку: 1 ... 6001
Временной диапазон	20 мс ... 100 с
Запуск	Авто, ручной, внешний, по шине (USB, LAN)
Спектральный состав
Гармонические искажения (CW режим, 1 МГц < f ≤ 3 ГГц, уровень ≤ +13 дБм)	< -30 дБн
Негармонические искажения (CW режим, уровень > -10 дБм, отстройка > 10 кГц)	100 кГц < f ≤ 1,5 ГГц: < -65 дБн; < -70 дБн (типичное) 1,5 ГГц < f ≤ 3,0 ГГц: < -54 дБн; < -64 дБн (типичное)
Собственный фазовый шум (CW режим, измер. диапазон 1 Гц, отстройка 20 кГц)	100 кГц < f ≤ 1,5 ГГц: < -100 дБн/Гц; < -105 дБн/Гц (типичное) 1,5 ГГц < f ≤ 3,0 ГГц: < -94 дБн/Гц; < -99 дБн/Гц (типичное)
Общие искажения (CW режим, RMS f = 1 ГГц)	0,3 кГц ... 3 кГц: < 10 Гц СКЗ, < 5 Гц СКЗ (типичное) 0,03 кГц ... 20 кГц: < 50 Гц СКЗ, < 10 Гц СКЗ (типичное)
Уровень
Диапазон установки
Максимальный выходной уровень	9 кГц ≤ f < 100 кГц: +13 дБм (норм.) / +5 дБм (устан.) 100 кГц ≤ f < 3 ГГц: +13 дБм (норм.) / +20 дБм (устан.)
Минимальный выходной уровень	9 кГц ≤ f < 100 кГц: -110 дБм 100 кГц < f ≤ 3 ГГц: -110 дБм
Абсолютная неопределённость
	+13 ~ -60 дБм -60 ~ -110 дБм -110 ~ -130 дБм
Погрешность установки уровня (100 кГц < f ≤ 3 ГГц)	≤ 0,9 дБ / ≤ 0,5 дБ (тип.) ≤ 1,1 дБ / ≤ 0,7 дБ (тип.) —
КСВН	≤ 1,8 (типичное)
Установка уровня
Время установки (ALC=on, частота фиксирована, 20 °С ~ 30 °С)	≤ 5 мс (типичное)
Обратная мощность
Макс. обратная мощность	50 В DC — макс. напряжение постоянного тока 1 Вт (1 МГц < f ≤ 3 ГГц)
Свипирование по амплитуде
Рабочие режимы	пошаговое, по списку
Режим	одиночное, непрерывное
Диапазон	полный уровень
Форма	треугольник, пила
Шаг изменения	линейный, логарифмический
Количество точек	пошаговое: 2 ... 65535 по списку: 1 ... 6001
Временной диапазон	20 мс ... 100 с
Запуск	Авто, ручной, внешний, по шине (USB, LAN)
Внутренний модуляционный генератор (LF)
Формы сигнала	синус, меандр, треугольник, пила, свипирование (синус)
Частотный диапазон	синус, свипирование (синус): DC ~ 200 кГц меандр: DC ~ 20 кГц
Разрешение	0,01 Гц
Выходное напряжение	AC: 0 ~ 3 В DC: -3 В ~ 3 В
Разрешение	2 мВ
Выходной импеданс	50 Ом (номинал)
Модуляция
Амплитудная модуляция (АМ)
Источник	внутренний, внешний, внутренний + внешний
Глубина	0 % ~ 100 %
Разрешение	0,1 %
Погрешность установки глубины АМ (f_мод = 1 кГц)	< 4 % уст. значения + 1 %
Искажения АМ (f_мод = 1 кГц, глубина < 30 %, уровень = 0 дБм)	< 3 % (типичное)
Неравномерность АЧХ	< 3 дБ (номинал.)
Частотная модуляция (ЧМ)
Источник	внутренний, внешний, внутренний + внешний
Девиация	N x 1 МГц (номинал.)
Разрешение	< 0,1 % девиации или 1 Гц, что больше
Погрешность установки (f_мод = 1 кГц, внутренний режим)	< 2 % уст. значения + 20 Гц
Искажения ЧМ (f_мод = 1 кГц, девиация = N x 50 кГц)	< 2 % (типичное)
Неравномерность АЧХ (10 Гц ~ 100 кГц)	< 3 дБ (номинал.)
Фазовая модуляция (ФМ)
Источник	внутренний, внешний, внутренний + внешний
Макс. девиация	N x 5 рад
Разрешение	< 0,1 % девиации или 0,01 рад, что больше
Погрешность установки (f_мод = 1 кГц, внутренний режим)	< 1 % уст. значения + 0,1 рад
Общие гармонические искажения ФМ (f_мод = 1 кГц, девиация = 5 рад)	< 1 % (типичное)
Неравномерность АЧХ (10 Гц ~ 100 кГц)	< 3 дБ (номинальное)
Импульсная модуляция (опция DSG800-PUM)
Источник	внутренний, внешний
Диапазон включения/выключения	> 70 дБ (100 кГц ≤ f < 3 ГГц)
Время нарастания/спада (10 % / 90 %)	< 50 нс, 10 нс (типичное)
Частота повторения импульсов	DC ~ 1 МГц
Импульсный генератор (опция DSG800-PUG)
Режим	одиночный импульс, генератор паттернов (опция DSG800-PUG)
Период	Диапазон: 40 нс ~ 170 с Разрешение: 10 нс
Длительность	Диапазон: 10 нс ~ (170 с - 10 нс) Разрешение: 10 нс
Задержка запуска	Диапазон: 10 нс ~ 170 с Разрешение: 10 нс
Запуск	Авто, внешний запуск, внешний строб, ручной, по шине (USB, LAN)
Генератор паттернов (опция DSG800-PUG)
Импульсный генератор паттернов	Количество импульсов: 1 ~ 2047 Временной диапазон: 20 нс ~ 170 с Повторение паттернов: 1 ~ 256
Входы и выходы
Разъёмы на передней панели
RF выход	Импеданс: 50 Ом (номинал.) Разъём: N «мама»
Выход внутреннего модуляционного генератора	Импеданс: 50 Ом (номинал.) Разъём: BNC «мама»
Разъёмы на задней панели
Вход внешнего запуска	Импеданс: 1 кОм (номинал.) Разъём: BNC «мама» Уровень запуска: 3,3 В TTL
Выход сигнала достоверности	Выходное напряжение: 0 В / 3,3 В (номинал.) Разъём: BNC «мама»
Вход или выход импульса	Импеданс: 50 Ом (номинал.) Выходное напряжение: 0 В / 3,3 В (номинал.)
Вход для внешнего опорного генератора (10 МГц)	Импеданс: 50 Ом (номинал.) Разъём: BNC «мама»
Выход опорного генератора (10 МГц)	Импеданс: 50 Ом (номинал.) Разъём: BNC «мама»
Вход внешнего модулирующего сигнала	Импеданс: 100 кОм / 600 Ом / 50 Ом (номинал.) Разъём: BNC «мама»
Интерфейсы на задней панели
USB-host	Разъём: тип А Протокол: Версия 2.0
USB-device	Разъём: тип B Протокол: Версия 2.0
LAN	LXI: 10/100 Base, RJ-45
Общие характеристики
Дисплей
Тип	ЖК TFT
Разрешение	320 x 240
Размер	3,5"
Память
Запоминающее устройство (внутреннее)	Flash энергонезависимая, USB диск не поддерживается
Объём памяти (внутреннего устройства)	96 Мб
Питание
Напряжение AC	100 В ~ 240 В
Частота AC	45 Гц ~ 440 Гц
Потребляемая мощность (со всеми опциями)	50 Вт (типичное), максимально 60 Вт
Рабочие условия
Температура	0 °С ~ 50 °С
Относительная влажность	≤ 95 % (0 °С ~ 30 °С) ≤ 75 % (30 °С ~ 40 °С)
Габаритные размеры (Ш x В x Г)	261,5 мм x 112 мм x 318,4 мм
Вес	4,2 кг
