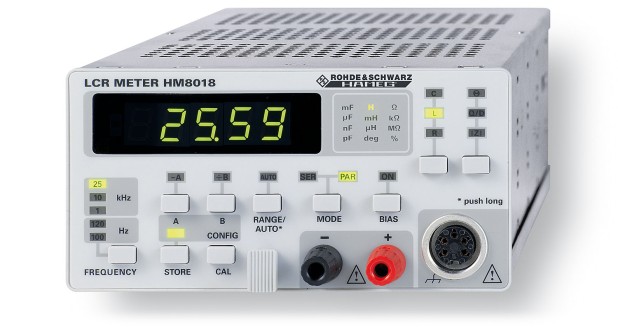

Модуль измерителя LCR 100/120 Гц, 1 /10/25 кГц погрешность 0,2%
Наличие: По запросуПо запросу По запросу По запросу
Измерители LCR HM8018 Подробнее
Немецкая компания Rohde & Schwarz основана в 1933 году в Германии, в г. Мюнхен учеными Физико-технического Университета Лотаром Роде и Германом Шварцем.
В нашей стране оборудование Rohde & Schwarz появилось в 1957 году. С тех пор, благодаря собственным технологиям и новаторским идеям сотрудников, Rohde & Schwarz становится одним из технологических лидеров для российских заказчиков различных государственных и силовых структур.
На… подробнее
Обзор
Свернуть
Развернуть
Основные возможности и технические характеристики
- Измерительные функции: L, C, R, Θ, Q/D, |Z|
- Базовая погрешность: 0.2 %
- Пять измерительных частот: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 25 кГц
- Макс. разрешение: 0.001 Ом, 0.001 пФ, 0.01 мкГн
- 2-х и 4-х проводные измерения, параллельный и последовательный режимы
Свернуть
Развернуть
Основные возможности и технические характеристики
- Измерительные функции: L, C, R, Θ, Q/D, |Z|
- Базовая погрешность: 0.2 %
- Пять измерительных частот: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 25 кГц
- Макс. разрешение: 0.001 Ом, 0.001 пФ, 0.01 мкГн
- 2-х и 4-х проводные измерения, параллельный и последовательный режимы
Свернуть
Развернуть
Комплектация
- Шнур питания
- Руководство по эксплуатации
Свернуть
Развернуть
Комплектация
- Шнур питания
- Руководство по эксплуатации
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
| Не в реестре | ||||
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
| Не в реестре | ||||
Характеристики
Загрузить технические характеристики
|
LCR-Meter HM8018 Valid at 23degrees C after a 30 minute warm-up period |
|
| Measuring functions and -conditions | |
| Measuring modes: | R, L, C, Θ, Q/D, |Z| |
| Equivalent circuits: | serial, parallel |
| Measuring method: | 2-wire, 4-wire |
| Measuring ranges: | R: 0,001 Ω ... 99,9 MΩ |
| C: 0,001 pF ... 99,9 mF | |
| L: 0,01 µH ... 9999 H | |
| Q: 0,0001 ... 99,9 | |
| D: 0,0001 ... 9,9999 | |
| Θ: -180,00° ... +180,00° | |
| Basic accuracy: | 0,20% |
| Measuring frequencies: | 100 Hz, 120 Hz, 1 kHz, 10 kHz, 25 kHz |
| Freq. accuracy: |
±100 ppm (except 120 Hz: 120.2 Hz ±100 ppm) |
| Measuring voltage: | 0,5 Vrms ±10% (unloaded)) |
| Measuring rate: | 2 measurements/second |
| Range selectable: | automatic, manual |
| DC Bias voltage: | 1 V ±10% |
| Zero setting: | Open/short circuit compensation |
| Compensation limits: | |
| Short: | R <10 Ω |
| Z <15 Ω | |
| Open: | Z >10 kΩ |
| Measurement accuracy | |
| with D‹0,1 or Q›10: | C: Ae = Af x Ad (1 + Cx/Cmax + Cmin/Cx |
| (Ad = 1 if D<0,1) | L: Ae = Af x Ad (1 + Lx/Lmax + Lmin/Lx |
| Z: Ae = Af (1 + Zx/Zmax + Zmin/Zx) | |
| R: Ae = Af x Ad (1 + Rx/Rmax + Rmin/Rx) | |
| with D ≥0,1: | Ae = √ 1 + Dx2 |
| with the parameters: | Cx, Lx, Zx, Rx = measurement value |
| Af = 0,2% | at f = 100 Hz, 120 Hz, 1 kHz |
| Af = 0,3% | at f = 10 kHz |
| Af = 0,5% | at f = 25 kHz |
| Parameter | Auto Range |
| Cmax | 160 μF/f (f in kHz) |
| Cmin | 53 pF/f (f in kHz) |
| Lmax | 480 H/f (f in kHz) |
| Lmin | 0,16 mH/f (f in kHz) |
| Zmax, Rmax | 3 MΩ |
| Zmin, Rmin | 0,5 Ω |
| Display | |
| 5-digits 7 segment LEDs with sign | |
|
Display parameters: Value % value Offset rel. Offset |
Calculation from measurement value and reference value stored |
| Miscellaneous | |
| The inputs are short-circuit-proof and overvoltage protected up to 100 VDC with a maximum energy consumption of 1J. | |
| One configuration can be stored | |
| Operating temperature: | +5°C ... +40°C |
| Storage temperature | –20°C ... +70°C |
| Max. relative humidity: | 5%... 80% (without condensation) |
| Supply voltages (from HM8001-2): | +5 V/300 mA |
| +5,2 V/50 mA | |
| -5,2 V/50 mA | |
| (∑ = 2 W) | |
|
Dimensions (without connector) W x H x D: |
135 x 68 x 228 mm |
| Weight: | approx. 500 g |
Модели и опции
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
HM8018
|
Модуль измерителя LCR 100/120 Гц, 1 /10/25 кГц погрешность 0,2%
|
По запросу |
1
| Accessories |
|
HZ10B
|
Silicon Test Lead
|
По запросу | ||
|
R&S® HZ10B
|
Silicon Test Lead
|
По запросу | ||
|
HZ10R
|
Silicon Test Lead
|
По запросу | ||
|
R&S® HZ10R
|
Silicon Test Lead
|
По запросу | ||
|
HZ10S
|
Silicon Test Lead
|
По запросу | ||
|
R&S® HZ10S
|
Silicon Test Lead
|
По запросу | ||
|
HZ18
|
Kelvin test lead (4-wire)
|
По запросу |
8
| Options |
|
HM-800
|
Blank Module
|
По запросу |
9
| Mainframe Configuration, mandatory |
|
HM-8001
|
Mainframe
|
По запросу |
