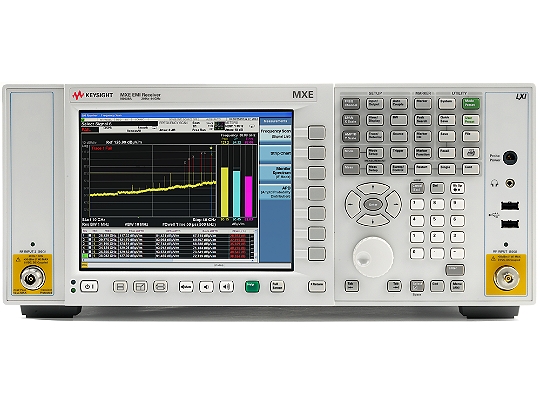

Приемник MXE для измерения ЭМП на полное соответствие, 3 Гц - 44 ГГц

N9038A
Для увеличения картинки наведите мышкой
N9038AN9038AN9038AN9038AN9038AN9038AN9038AN9038AN9038AN9038A
N9038AN9038AN9038AN9038AN9038AN9038AN9038AN9038AN9038AN9038A
Избранное

Наличие: По запросу

По запросу
По запросу
По запросу

Приемники измерительные ЭМП N9038A Подробнее




Американская компания Keysight Technologies начала свою историю в 1930-х годах прошлого века. Сегодня – это лидер в производстве измерительного оборудования и САПР (систем автоматизированного проектирования). Keysight Technologies предлагает интегрированные решения, объединяющие измерения, экстракцию параметров и верификацию разработок.

Компания Keysight Technologies производит осциллографы, анализаторы, измерители, генераторы, источники питания, а также… подробнее





ОбзорХарактеристики Модели и опцииБиблиотекаОтзывы (0)
Обзор
Свернуть Развернуть
Основные возможности и технические характеристики
  • Соответствие требованиям CISPR 16-1-1:2010 и MIL-STD-461F к приемникам ЭМП
  • Сокращение времени тестирования благодаря высокой точности, воспроизводимости и достоверности измерений
  • Сокращение общего времени сканирования благодаря опции сканирования во временной области при использовании быстрых разверток БПФ
  • Простота определения частоты максимумов излучения перед выполнением окончательных измерений с помощью функции мониторинга спектра
  • Расширенные средства анализа: анализ спектра в режиме реального времени, ленточная диаграмма, маркерные функции, масштабирование полосы обзора, обзор зоны и отображение спектрограмм
    • Свернуть Развернуть
    Основные возможности и технические характеристики
  • Соответствие требованиям CISPR 16-1-1:2010 и MIL-STD-461F к приемникам ЭМП
  • Сокращение времени тестирования благодаря высокой точности, воспроизводимости и достоверности измерений
  • Сокращение общего времени сканирования благодаря опции сканирования во временной области при использовании быстрых разверток БПФ
  • Простота определения частоты максимумов излучения перед выполнением окончательных измерений с помощью функции мониторинга спектра
  • Расширенные средства анализа: анализ спектра в режиме реального времени, ленточная диаграмма, маркерные функции, масштабирование полосы обзора, обзор зоны и отображение спектрограмм
    • Свернуть Развернуть
    Комплектация
  • Встроенный полнодиапазонный предусилитель для выбранного диапазона частот
  • Высокопроизводительный процессор для цифровой обработки сигналов с памятью сбора данных 2 Гбайт
  • Прецизионный опорный генератор (скорость старения ±1 х 10-7 за год)
  • Механический аттенюатор (от 0 до 70 дБ, шаг 2 дБ)
  • Возможность полного анализа спектра
  • Полоса анализа 10 МГц
  • Управление с передней панели двумя внешними схемами стабилизации полного сопротивления линии (LISN)
  • Расширенные функции отображения: спектрограмма, масштабирование графика, ширина зоны
  • Второй широкополосный выход ПЧ на задней панели
  • Поддержка команд SCPI для эмуляции приемников R&S ESU, ESR и ESL
    • Свернуть Развернуть
    Комплектация
  • Встроенный полнодиапазонный предусилитель для выбранного диапазона частот
  • Высокопроизводительный процессор для цифровой обработки сигналов с памятью сбора данных 2 Гбайт
  • Прецизионный опорный генератор (скорость старения ±1 х 10-7 за год)
  • Механический аттенюатор (от 0 до 70 дБ, шаг 2 дБ)
  • Возможность полного анализа спектра
  • Полоса анализа 10 МГц
  • Управление с передней панели двумя внешними схемами стабилизации полного сопротивления линии (LISN)
  • Расширенные функции отображения: спектрограмма, масштабирование графика, ширина зоны
  • Второй широкополосный выход ПЧ на задней панели
  • Поддержка команд SCPI для эмуляции приемников R&S ESU, ESR и ESL
    • Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    64453-16
    		 Анализаторы сигналов
    		 N9038A
    		 Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия
    		 29.06.2021
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    64453-16
    		 Анализаторы сигналов
    		 N9038A
    		 Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия
    		 29.06.2021
    • Accelerate EMI Measurements with N9038A MXE | EMC Compliance Test | Keysight Technologies Сокращение времени тестирования на соответствие требованиям стандартов по ЭМС
    • Непрерывное отслеживание характеристик тестируемого устройства с помощью функции Strip Chart EMI/EMC | Strip Chart | Keysight Technologies
    • Accelerate EMI Measurements with N9038A MXE | EMC Compliance Test | Keysight Technologies Анализ высокоскоростных переходных сигналов с помощью анализа спектра в режиме реального времени
    • Keysight software is downloadable test and measurement expertise
    Характеристики
    Загрузить технические характеристики

    Частота от 3 Гц до 44 ГГц
    Опции расширения диапазона частот 3,6 ГГц; 8,4 ГГц; 26,5 ГГц; 44 ГГц
    Максимальная полоса анализа / пропускания 85 МГц
    Опции расширения полосы анализа 10 МГц (станд.), 25 МГц, 85 МГц
    Максимальная полоса пропускания реального времени 85 МГц
    Полоса анализа в режиме реального времени 85 МГц
    Средний уровень собственных шумов (1 ГГц) –167 дБм
    Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц –106 дБн/Гц
    Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц –114 дБн/Гц
    Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц –137 дБн/Гц
    Суммарная погрешность уровня сигнала / измерения ±0,5 дБ
    Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц +15 дБм
    Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц -
    Приложения общего назначения Программа векторного анализа сигналов 89600 VSA
    Аналоговая демодуляция
    Базовый анализ IQ модуляции
    Соответствие требованиям стандарта CISPR 16-1-1
    Приемник ЭМП гражданского и военного назначения
    Соответствие требованиям стандарта MIL-STD-461F
    Измерение коэффициента шума
    Измерение фазового шума
    Приложения для сотовой связи -
    Приложения для систем беспроводной связи -
    Приложения для цифрового видео -
    Уровень производительности ◆◆◆◆◆◇
    Диапазон ослабления аттенюатора (стандарт. компл.) 70 дБ
    Шаг ослабления аттенюатора (стандарт. компл.) 2 дБ
    Мин. длительность для 100%-ой вероятности захвата 3,7 мкс
    Динамич. диапазон, своб. от паразит. составляющих 57 дБ
    Режимы отображения Плотность
    Спектрограмма
    Спектрограмма плотности
    Зависимость мощности от времени (спектр)
    Зависимость мощности от времени (спектрограмма)
    Зависимость мощности от времени
    Режимы запуска Запуск по частотной маске (FMT)
    Запуск с временным разделением сигналов (TQT)
    Запуск по уровню
    Запуск по пачке ВЧ импульсов
    Запуск по сигналу сети питания
    Запуск по внешнему сигналу
    Запуск от периодического таймера
    Приложения с функцией запуска по частотной маске Программа векторного анализа сигналов 89600 VSA
    Анализатор спектра реального времени
    Сред. уровень собств. шумов, 2 ГГц, предус. выкл. –150 дБм/Гц
    Сред. уровень собств. шумов, 10 ГГц, предус. выкл. –151 дБм/Гц
    Наличие измерительных приложений  Да
    Настольные  Да
    Потоковая передача данных в режиме реального времени  Да
    Модели и опции
    Товар
    Модели и Опции
    Описание
    		 Цена Заказать
    Security Features
    N9038A-SSD
    Additional Removable Solid-State Drive
    		$2 761.25
    - шт +
    N9038A-SS1
    Additional removable solid state drive, Win10
    		$2 988.75
    - шт +
    Accessories
    N9038A-KB2
    US 65 key USB keyboard
    		$121
    - шт +
    N9038A-DVR
    DVD-ROM/CD-R/RW drive
    		$416.25
    - шт +
    N9038A-1CP
    Rack mount and handle kit
    		$240
    - шт +
    N9038A-1CN
    Front handle kit
    		$166.25
    - шт +
    N9038A-1CM
    Rack mount kit
    		$148.75
    - шт +
    Return to service center warranty and service plan
    R-51B-001-3C
    Extended Warranty - Return to Keysight - 3 years
    		$9 327.50
    - шт +
    R-51B-001-5C
    Extended Warranty - Return to Keysight - 5 years
    		$18 653.75
    - шт +
    R-51B-001-7C
    Extended Warranty - Return to Keysight - 7 years
    		$27 981.25
    - шт +
    R-51B-001-10C
    Extended Warranty - Return to Keysight - 10 years
    		$41 971.25
    - шт +
    Calibration service plan
    R-50C-011-3
    Calibration Plan - Return to Keysight - 3 years
    		$7 097.50
    - шт +
    R-50C-011-5
    Calibration Plan - Return to Keysight - 5 years
    		$13 360
    - шт +
    R-50C-011-7
    Calibration Plan - Return to Keysight - 7 years
    		$20 041.25
    - шт +
    R-50C-011-10
    Calibration Plan - Return to Keysight - 10 years
    		$30 061.25
    - шт +
    R-50C-016-3
    Keysight Calibration + Uncertainties + Guardbanding - 3 years
    		$7 807.50
    - шт +
    R-50C-016-5
    Keysight Calibration + Uncertainties + Guardbanding - 5 years
    		$14 696.25
    - шт +
    R-50C-066-3
    Poverka Service - 3 Years (for use in Russia only)
    		$2 226.25
    - шт +
    R-50C-066-5
    Poverka Service - 5 Years (for use in Russia only)
    		$4 190
    - шт +
    Модернизация после покупки
    N9038AK
    MXE EMI Receiver Upgrades
    		По запросу
    - шт +
    Performance options
    N9038AK-HL4
    High performance digital signal processing upgrade
    		$23 933.75
    - шт +
    Calibration options
    N9038A-UK6
    Commercial calibration certificate with test data
    		$1 001.25
    - шт +
    N9038A-A6J
    ANSI Z540-1-1994 Calibration
    		$4 003.75
    - шт +
    N9038A-AMG
    Cal + Uncertainties + Guardbanding (Accredited)
    		$5 007.50
    - шт +
    Additional documentation
    N9038A-AB2
    Printed copy of EMI Receiver Chinese Getting Started and Troubleshooting Guide
    		По запросу
    - шт +
    External Mixing
    N9038AK-EXM
    External mixing upgrade, serial prefix greater or equal to MY/SG5526, hardware and license
    		$5 203.75
    - шт +
    N9038AK-HL6
    External mixing upgrade, serial prefix prior to MY/SG/US5526, hardware and license
    		$10 332.50
    - шт +
    N9038A-EXM
    External Mixing
    		$5 510
    - шт +
    Source Connectivity
    N9038A-ESC
    External Source Control
    		$1 889
    - шт +
    N9038AK-ESC
    External source control
    		$2 841.25
    - шт +
    Bandwidth
    N9038A-B25
    Analysis Bandwidth, 25 MHz
    		$13 782.50
    - шт +
    N9038A-B85
    Analysis Bandwidth, 85 MHz
    		$25 695
    - шт +
    N9038AK-B25
    Analysis bandwidth, 25 MHz
    		$13 885
    - шт +
    N9038AK-B85
    Analysis bandwidth, 85 MHz
    		$24 267.50
    - шт +
    Real Time Signal Analysis
    N9038AK-RT1
    Real-time analysis up to 85 MHz BW, basic detection license
    		$12 940
    - шт +
    Frequency Range
    N9038A-544
    MXE EMI Receiver, 3 Hz to 44 GHz
    		$234 677.50
    - шт +
    N9038A-503
    Frequency Range, 3 Hz to 3.6 GHz
    		$106 310
    - шт +
    N9038A-526
    Frequency Range, 3 Hz to 26.5 GHz
    		$198 160
    - шт +
    N9038A-508
    Frequency Range, 3 Hz to 8.4 GHz
    		$128 633.75
    - шт +
    Connectors
    N9038A-YAS
    Y-Axis Output
    		По запросу
    - шт +
    N9038A-CNF
    Connector, RF Input, Type N, Female
    		По запросу
    - шт +
    N9038A-C35
    Connector, RF Input, 3.5 mm, Male
    		По запросу
    - шт +
    N9038AK-YAS
    Rear panel video out
    		$2 087.50
    - шт +
    N9038AK-CNF
    Connector, RF input - Type-N female
    		$1 912.50
    - шт +
    N9038AK-C35
    Connector, RF input - 3.5 mm male
    		$1 912.50
    - шт +
    N9038AK-LSN
    External LISN control upgrade
    		$1 511.25
    - шт +
    Measurements
    N9038A-TDS
    Time Domain Scan
    		$10 006
    - шт +
    N9038A-RT1
    Real-time analysis up to 85 MHz BW, basic detection license
    		$8 593
    - шт +
    N9038AK-TDS
    Time domain scans
    		$15 053.75
    - шт +
    SCPI Language Compatibility Measurement Application
    R-Y5C-005-E
    USB portable license
    		$10 410.30
    - шт +
    R-Y6C-001-L
    12-months, node-locked, software support subscription
    		$1 201.19
    - шт +
    R-Y6C-002-X
    24-months, floating (single site), software support subscription
    		$3 363.33
    - шт +
    R-Y6C-004-X
    24-months, transportable, software support subscription
    		$3 123.09
    - шт +
    R-Y6C-005-L
    12-months, USB portable, software support subscription
    		$1 561.55
    - шт +
    R-Y4C-004-F
    6 months, transportable, license, software support subscription
    		$2 498.48
    - шт +
    R-Y4C-002-F
    6 months, floating (single site), license, software support subscription
    		$2 690.66
    - шт +
    R-Y4C-005-X
    24 months, USB portable, license, software support subscription
    		$7 287.21
    - шт +
    R-Y4C-002-X
    24 months, floating (single site), license, software support subscription
    		$7 847.78
    - шт +
    Phase Noise Measurement Application
    R-Y5C-001-A
    Node-locked license
    		$8 007.93
    - шт +
    R-Y6C-001-Y
    36-months, node-locked, software support subscription
    		$3 603.56
    - шт +
    R-Y6C-001-Z
    60-months, node-locked, software support subscription
    		$6 005.95
    - шт +
    R-Y6C-005-Z
    60-months, USB portable, software support subscription
    		$7 807.73
    - шт +
    R-Y4C-004-X
    24 months, transportable, license, software support subscription
    		$7 287.21
    - шт +
    Real-time analysis up to maximum available BW, Basic Detection
    R-Y6C-002-L
    12-months, floating (single site), software support subscription
    		$1 681.66
    - шт +
    R-Y6C-005-Y
    36-months, USB portable, software support subscription
    		$4 684.64
    - шт +
    R-Y4C-001-L
    12 months, node-locked, license, software support subscription
    		$3 043.01
    - шт +
    R-Y4C-002-Y
    36 months, floating (single site), license, software support subscription
    		$10 762.65
    - шт +
    R-Y4C-001-X
    24 months, node-locked, license, software support subscription
    		$5 605.55
    - шт +
    External Source Control
    R-Y5C-004-D
    Transportable license
    		$10 410.30
    - шт +
    R-Y6C-004-Y
    36-months, transportable, software support subscription
    		$4 684.64
    - шт +
    R-Y4C-001-F
    6 months, node-locked, license, software support subscription
    		$1 921.90
    - шт +
    R-Y4C-001-Y
    36 months, node-locked, license, software support subscription
    		$7 687.61
    - шт +
    R-Y4C-004-Y
    36 months, transportable, license, software support subscription
    		$9 993.89
    - шт +
    Time Domain Scan
    R-Y5C-002-B
    Floating (single site) license
    		$11 211.10
    - шт +
    R-Y6C-004-L
    12-months, transportable, software support subscription
    		$1 561.55
    - шт +
    R-Y4C-005-F
    6 months, USB portable, license, software support subscription
    		$2 498.48
    - шт +
    R-Y4C-002-L
    12 months, floating (single site), license, software support subscription
    		$4 260.21
    - шт +
    R-Y4C-005-L
    12 months, USB portable, license, software support subscription
    		$3 955.91
    - шт +
    R-Y4C-005-Y
    36 months, USB portable, license, software support subscription
    		$9 993.89
    - шт +
    Analog Demodulation Measurement Application
    R-Y6C-001-X
    24-months, node-locked, software support subscription
    		$2 402.38
    - шт +
    R-Y6C-002-Y
    36-months, floating (single site), software support subscription
    		$5 044.99
    - шт +
    R-Y6C-002-Z
    60-months, floating (single site), software support subscription
    		$8 408.33
    - шт +
    R-Y6C-004-Z
    60-months, transportable, software support subscription
    		$7 807.73
    - шт +
    R-Y6C-005-X
    24-months, USB portable, software support subscription
    		$3 123.09
    - шт +
    R-Y4C-004-L
    12 months, transportable, license, software support subscription
    		$3 955.91
    - шт +
    Accessories and Documentation
    N9038AK-KB2
    US 65 key USB keyboard
    		$121
    - шт +
    N9038AK-DVR
    DVD-ROM/CD-R/RW drive
    		$393.75
    - шт +
    N9038AK-1CP
    Rack mount and handle kit
    		$227.50
    - шт +
    N9038AK-1CN
    Front handle kit
    		$157.50
    - шт +
    N9038AK-1CM
    Rack mount kit
    		$140
    - шт +
    N9038AK-AB2
    Printed copy of EMI Receiver Chinese Getting Started and Troubleshooting Guide
    		$262.50
    - шт +
    Windows operating system and PC processor/drive upgrade
    N9094AK
    Windows Operating System and PC Processor/Drive Upgrade
    		По запросу
    - шт +
    N9038AK-F01
    MXE Frequency Upgrade from 3.6 to 8.4 GHz, includes 8.4 GHz preamp, installation, calibration, 1 yr warranty
    		$56 420
    - шт +
    N9038AK-F03
    MXE Frequency Upgrade from 3.6 to 26.5 GHz, includes 26.5 GHz preamp,  installation, calibration, 1 yr warranty
    		$104 780
    - шт +
    N9038AK-F04
    MXE Frequency Upgrade from 3.6 to 44 GHz, includes 44 GHz preamp,  installation, calibration, 1 yr warranty
    		$152 253.75
    - шт +
    N9038AK-F07
    MXE Frequency Upgrade from 8.4 to 26.5 GHz, includes 26.5 GHz preamp,  installation, calibration, 1 yr warranty
    		$72 540
    - шт +
    N9038AK-F08
    MXE Frequency Upgrade from 8.4 to 44 GHz, includes 44 GHz preamp,  installation, calibration, 1 yr warranty
    		$120 900
    - шт +
    N9038AK-F13
    MXE Frequency Upgrade from 26.5 to 44 GHz, includes 44 GHz preamp, installation, calibration, 1 yr warranty
    		$96 720
    - шт +
    Библиотека

    Основные сведения о продукте

    Посмотреть более подробную информацию о возможностях этого продукта.

    Технические характеристики

    Отзывы
    Добавить отзыв
    Оцените товар:
    Ваше имя
    Достоинства

    Недостатки

    Комментарий

    Символы на картинке


    Отправляя форму вы соглашаетесь на обработку персональных данных
    Тут еще никто ничего не писал, стань первым!
    Закрыть
    Список просмотренных товаров пуст
    Список избранного пуст
    Ваша корзина пуста
    Помощь
    Ошибка на сайте? Выдели её и нажми Ctrl+Enter
    Недавно просмотренные 0
    Избранное 0
    Товаров 0  Сумма 0
